詳細情報 |
|||
| 製品名: | 実験室の二重惑星のボール ミル | モデルNO: | QXQM-40 |
|---|---|---|---|
| 総容積: | 40L | 最大容量: | 6.66L |
| 回転速度: | 40-390のrpm | 電圧: | 380V-50Hz |
| パワー: | 5.5kw | 速度制御: | 周波数変換器 |
| タイプ: | ボール ミル | ||
| ハイライト: | 40L実験室のボール ミル,多次元実験用ボールミール,オムニダイレクトラボボールミール |
||
製品の説明

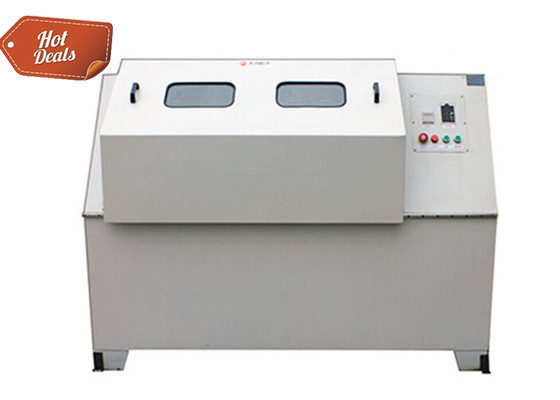

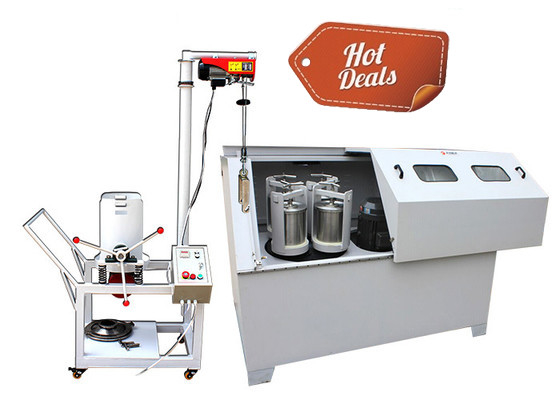

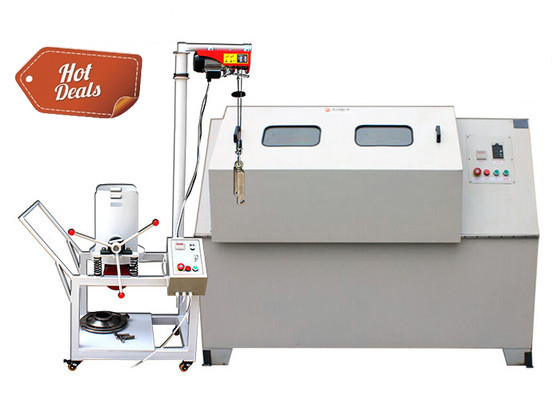

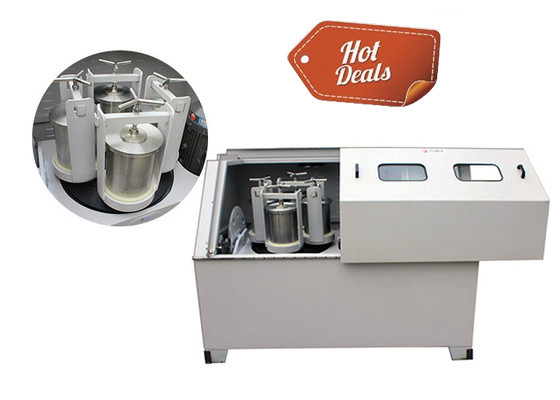

40L 全方向の実験用ボールミール 多次元回転を持つナノ粉末磨きのために
技術的な概要
工業規模の惑星式ボールミルは ナノ材料加工技術の最先端ですこのシステムは多次元回転と高度なプロセス制御を組み合わせて 粒子のサイズ削減と材料の均一化における前例のない結果を達成します.
基本規格
-
処理量: 40L総容量 (4×10Lの部屋)
-
微粒子の精製: 100nm の粒子の分布が一貫している
-
モーションシステム: 特許 3D 惑星回転技術
-
制御インターフェース: 完全プログラム可能なタッチスクリーン操作
-
特殊な配置: 真空/無活性ガス互換性
-
革新的研磨動力学
システムにおける革命的な動きプロフィールにより 独特の材料加工環境が作られ それぞれの磨き器は
• 三次元 で 惑星 の 回転 を 行なう
• 恒常な遠心加速を維持する
• 最適な衝撃エネルギー転送を達成
この高度な動力学により,停滞地帯のない完全な材料加工が保証され,例外的な均一性のある粉末が生産されます.
産業用用途
先進的な材料生産
-
電池電極ナノ材料 (NMC,LFP,シリコンアノード)
-
構造セラミック複合材料 (SiC,ZrO2,Al2O3)
-
磁性コア材料 (柔らかいフェライト,無形合金)
-
熱噴霧粉末 (MCrAlY,セラミックコーティング)
電子部品の製造
-
多層セラミックコンデンサータ・ダイレクトリック
-
ヴァリストールおよびサーミストールの前駆物
-
ピエゾ電気セラミック製剤
-
電子包装材料
特殊化工加工
-
高性能触媒のサポート
-
医薬品用コ結晶
-
機能性色素分散
-
稀土化合物の精製
-
システム機能とメリット
-
精密な運動制御
-
サーボ駆動の惑星式トランスミッション (速度精度±0.2%)
-
活性振動抑制システム
-
リアルタイムのトルク監視
-
-
高級プロセス管理
-
-
多段階プログラム可能なサイクル
-
温度調節式磨き
-
自動的な安全鍵
-
-
材料 特定 の 解決策
-
-
耐着用ボトル内膜 (ZrO2,WC,不?? 鋼)
-
ガス密封システム
-
低温磨きの選択肢
-
性能上の利点
-
生産能力: 8~12kgのバッチを処理する
-
エネルギー 効率電力消費量の30%削減
-
プロセスの柔軟性: 乾燥/湿気/冷凍研磨モード
-
品質 の 一貫性: ±1.5%の粒子の大きさ分布
この工業規模でのフライリングシステムは 粉末加工技術のパラダイムシフトを代表し ドイツの工学精度を 日本製の品質と組み合わせています特殊な容量と高度な機能により,:
-
パイロット生産施設
-
先進的な材料研究
-
品質管理研究室
-
ナノ材料開発
このシステムのモジュール構造は 50種類以上の磨き媒体の構成をサポートし 超硬硬化物から繊細な製薬化合物まで あらゆるものを処理できます生産規模での生産能力と研究レベルの精度工業用粉末加工技術における新しい基準を確立します. 以下は,ご検討のために提供された粉末サンプルです.
テクニカル特徴
| ドライブモード | ギア駆動とベルト駆動 |
| 動作モード | 2つまたは4つの磨きタンクで一緒に作業する |
| 最大積載容量 | フリースタンク容量の2/3 |
| 飼料の大きさ | 土壌材料≤10mm,他の材料≤3mm |
| 出力粒度 | 最小0.1 μm |
| 回転速度比 | 1/2 |
| マックス 連続運転時間 | 48時間 |
| 選択可能な速度制御モード | 周波数コンベターと自動タイム制御 |
| グラスの材料 | ステンレス鋼,アガート,ナイロン,コロンドム,ジルコニアなど |
テクニカルパラメータ
| 全方向実験用ボールミルのパラメータ | |||||||
| タイプ | パワー (KW) |
電圧 (V) |
尺寸 (mm) | 革命速度 (rpm) |
回転速度 (rpm) |
総タイミング (分) |
順番で実行する 転送時間 & 逆回転 (分) |
| QXQM-04 | 0.75 | 220V〜50Hz | 1100*750*825 | 35~335 | 70〜670 | 19999 年 | 1〜999 |
| QXQM-1 | 0.75 | 220V〜50Hz | 1100*750*825 | 35~335 | 70〜670 | 19999 年 | 1〜999 |
| QXQM-2 | 0.75 | 220V〜50Hz | 1100*750*825 | 35~335 | 70〜670 | 19999 年 | 1〜999 |
| QXQM-4 | 0.75 | 220V〜50Hz | 1100*750*825 | 35~335 | 70〜670 | 19999 年 | 1〜999 |
| QXQM-6 | 0.75 | 220V〜50Hz | 1100*750*825 | 35~335 | 70〜670 | 19999 年 | 1〜999 |
| QXQM-8 | 1.5 | 220V〜50Hz | 1220*900*960 | 35~290 | 70~580 | 19999 年 | 1〜999 |
| QXQM-10 | 1.5 | 220V〜50Hz | 1290*900*960 | 35~290 | 70~580 | 19999 年 | 1〜999 |
| QXQM-12 | 1.5 | 220V〜50Hz | 1220*900*960 | 35~290 | 70~580 | 19999 年 | 1〜999 |
| QXQM-16 | 3 | 380V〜50Hz | 1530*1070*1220 | 30から225 | 60〜510 | 19999 年 | 1〜999 |
| QXQM-20 | 4 | 380V〜50Hz | 1700*1100*1200 | 25〜215 | 50〜430 | 19999 年 | 1〜999 |
| QXQM-40 | 5.5 | 380Vから51Hz | 1900*1450*1480 | 20〜195 | 40~390 | 19999 年 | 1〜999 |
ミルボールの器具とボール
使用可能なミールボトル:
304ステンレス・アシール・ミール・ボトル,316ステンレス・アシール・ミール・ボトル,ウルフスタン・カービッド・ミール・ボトル,アガート・ミール・ボトル,アルミナ・セラミック・ミール・ボトル (コルンダム・ミール・ボトルとも呼ばれる),ジルコニア・ミール・ボトル,ナイロン・ミール・ボトルポリウレタンミールボトル,ミールボトル (PTFE) など
| ミールボトルと材料に関する対応ソリューションに関する勧告 | |
| 材料のカテゴリー | 推薦 の ミル 容器 |
| 土と他の 汚れのある物質は許されない | アガート・ミール・グラス |
| 金属と非金属材料は,不純物を含めて使用は許されない. | シルコニアミールボトル |
| ダイヤモンドやウォルフレムカービッドのような高硬度材料 | タングランカルビッドミールボトル |
| 強い添加物や高温のアルカリ性物質や他の材料 | PTFEミールボトル |
| 汚れに対する感度が低い鉄鉱石材料 | 304 ステンレス鋼製 工場用瓶 |
| 高温で後処理された色素または他の材料 | ナイロン製のガラス |
| 陶器のグラスなどのアルミニウム材料 | コルンドム・ミール・ボトル |
| リチウム電池のような電子材料 | ポリウレタンミールボトル |
| 簡単に酸化される材料や, 特殊な大気下で保護されます |
バキュームミルのボトル |
使用可能なミールボール:
304ステンレス鋼のミールボール 316ステンレス鋼のミールボール ワルフタンカービッドのミールボール アガートミールボール アルミナミールボール ジルコニアミールボールなど
| 磨きメディアと材料に関する参考文献 | ||
| 材料 磨き媒体 |
硬さ (モフス) |
特徴 |
| シルコニア球 | ≥90 | 超耐磨性 汚れや腐食 耐高温 |
| ステンレス鋼のボール | ≥60 | 耐磨性 腐食性 高温性 |
| アガート玉 | ≥70 | 超耐磨性 薬物,食品,金属に汚染されず,腐食や高温に耐える材料に使われます |
| アルミナボール | ≥85 | 耐磨性,腐食性,高温性 |
| ワルフタンカービッドのボール | ≥90 | 超耐磨性 汚れや腐食 耐高温 |
| ミル 容器 と ボール の 対応 ソリューション | |||||
| ポイント | アガート玉 | アルミナボール | ステンレス鋼のボール | シルコニア球 | ワルフタンカービッドのボール |
| アガート ミル グラス | √ | ||||
| コルンドム・ミル・グラス | ▲ | √ | ▲ | ||
| ステンレス鋼のミールボトル | √ | ||||
| ジルコニアミールボトル | ▲ | √ | |||
| ナイロンミールボトル | ▲ | √ | |||
| PTFEミールボトル | √ | ▲ | |||
| ポリウレタンミールボトル | √ | ▲ | |||
| ワルフタン・カービッド・ミール・グラス | ▲ | √ | |||
| √ 最も適したという意味 ▲ 適したという意味 | |||||
TENCAN 惑星式ボールミルは,さまざまなバージョンで提供されています.
異なる性能特性の完全な概要については,当社のウェブサイト www.lab-mills.com を参照してください.
