詳細情報 |
|||
| 製品名: | 生産タイプ 惑星式ボールミール | モデルNO: | XQM-100 |
|---|---|---|---|
| 総容積: | 100L | 電圧: | 三相 380V,50Hz/60Hz |
| モーターパワー: | 11kw | 販売後サービス: | ビデオ技術サポート,オンラインサポート,海外サービス提供なし,海外第三者のサポート可能 |
| 各ミルボールの最大容量: | 25L | 機械のサイズ: | 1750*1140*1330mm |
| 機械の重量: | ミル缶なしの1250kg | 作業モード: | 2 か 4 か 器 が 一致 し て 働く |
| ミルモード: | 乾燥/湿式粉砕 | 速度 周波数: | 調節 |
| 回転速度: | 40～240回転/分、調整 | 革命:回転: | 1: 1.5 |
| 物質的な容量: | 材料 + ミルボール < 2/3 容量 | Input Particle Size: | < 10mm for soft material, < 3mm for hard material |
| 出力粒子の大きさ: | 最低 < 0.1μm | 供給材料: | 柔らか 硬い 脆い 繊維質 セルロース 草 グラス 土壌 鉱石 薬剤 化学 熒光 色素 など |
| 適用の分野: | 地質学,鉱業,金属,電子,建築材料,陶器,化学工学,軽工業医学,環境保護など | 磨き器の種類: | ステンレス鋼,ジルコニア,アルミナ,ナイロン,PU,ウラン,PTFEなど,真空器も利用できます. |
| 磨き媒体の種類: | ステンレス鋼のボール,ジルコニアのボール,アルミナのボール,PUのボール,炭素の鋼のボール,ウランのボールなど | インターバル操作: | 方向転換で |
| 最大連続動作時間（全負荷）: | 72時間 | ||
| ハイライト: | 7.5KW 惑星式ボールミール,380Vの惑星式ボールミール,100Lの惑星式ボールミール |
||
製品の説明

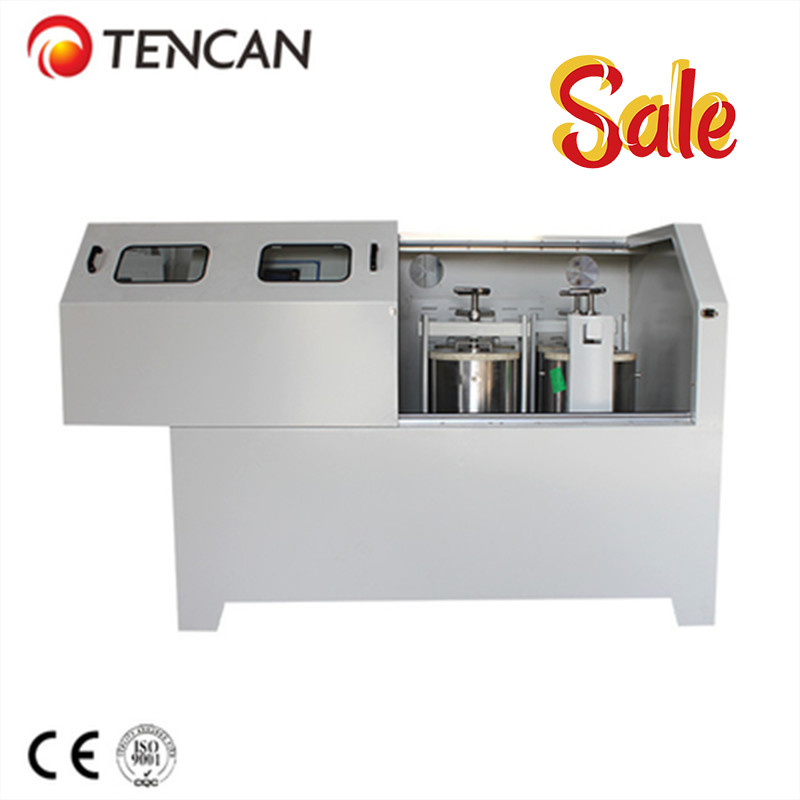

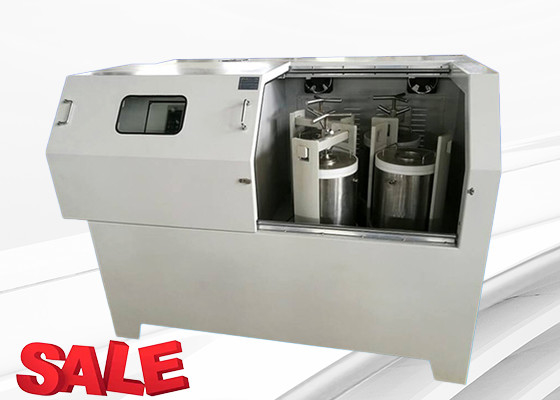

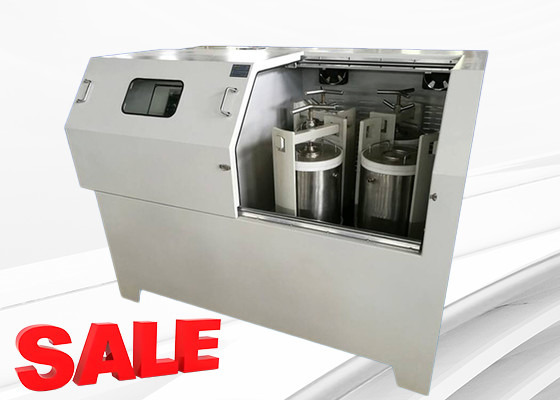

TENCAN 100L マイクロン粉末を作る惑星ボールミール XQM-100 三相 380V 7.5KW
テクノロジー
TENCAN XQM-100は,先端の惑星運動を用いて,磨き器を太陽車に変な位置に置いています.作業中,太陽車輪は,磨き器の反対方向に 1: 2 (または 1: 1.5) の正確な比率で回転します.この反回転は,研磨媒体を複雑な重複運動にさらす強力なコリオリス力を生成する.
磨きボールとボトルとの間の大きな速度差は,衝撃力と摩擦力のダイナミックな相互作用を生み出し,材料処理に特別なエネルギーレベルを放出します.この機械的な相互作用により 惑星式ボールミルの特有の 驚くほど効率的な サイズ削減が可能になります
TENCAN XQM-100 垂直惑星式ボールミルは,最適化された遠心モード速度比で動作します.システムが回転するにつれて 強力な遠心力は 試料材料と 磨き媒体を 両方を 容器の内壁に押しつけますサイズ削減は主に精密制御された圧力と摩擦メカニズムによって起こります.
惑星式ボールミルの有効性は,太陽輪の直径,回転速度,部品間の速度比との関係に極めて依存します.この比率はエネルギー転送効率を決定し,サイズ削減性能に直接影響します. より高い比率は優れた結果のためにより大きな処理エネルギーを生成します.
概要
TENCAN 10L 垂直生産惑星式ボールミール XQM-100は,精細磨き,粉末同化,ナノスケールでの粒子生産この産業用システムでは,コンパクトな設計と卓越した効率を組み合わせています.最小の騒音発生機能も充実しています
この惑星工場は,精密な粉末加工を必要とする研究機関,大学研究室,および産業研究開発施設の好ましい機器として使用されています.革新的な4つの位置設計により,最大4つの異なるサンプルを同時に処理し,出力と研究生産性を最大化できます.酸素に敏感な材料については,真空対応の磨き容器を搭載し,制御された大気条件下で加工が可能である.
作業原理

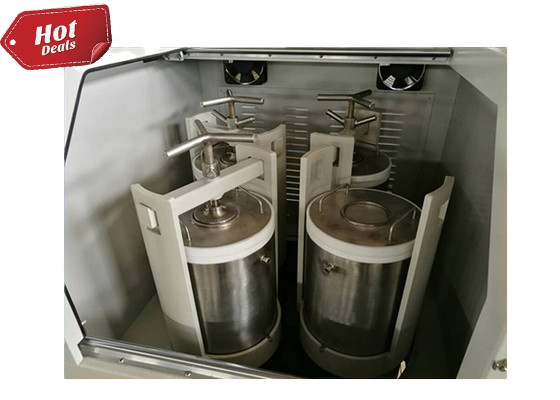

TENCAN XQM-100 垂直生産プラネタリボールミルには,戦略的に位置づけられた4つの作業ステーションがあり,単一のターンテーブルに2つまたは4つの磨き器を収容できます.動作中に,回転回転台は,高速の惑星運動をボトル軸に誘発し,磨き媒体とサンプル材料の間の激しい衝撃力を発生させる.この高エネルギー相互作用によって 物質は粉末粒子に 効果的に分解されます
柔軟な設計により,様々な材料組成を加工するための湿と乾の磨き方法の両方をサポートします.最適化された操作パラメータにより,システムは出力粒子の大きさを0.1μmに達し,先進的な材料アプリケーションのためのナノスケール範囲に入ります.
申請
TENCAN XQM-100 産業用惑星式ボールミルは 地質学,鉱物加工,金属工学,電子機器製造,建設材料化学加工,軽工業,医薬品開発,環境技術
電子陶器,構造陶器,磁気材料,リチウムベースの化合物 (リチウムコバルト酸,リチウムマンガン)発酵剤,触媒材料,リンゴ加工,長時間発光後のリンゴ開発,稀土の磨き粉末,電子ガラス製剤燃料電池コンポーネント,亜鉛酸化バリスター,ピエゾ電気セラミック,ナノ材料,ウェーファーセラミックコンペンセーター,多層セラミックコンペンセーター (MLCC),サーミストア (PTC,NTC)亜鉛とコバルトを含む様々な金属酸化物,および特殊フェライト材料 (Ni-Znフェライト,Mn-Znフェライト).
特徴
1精密設計されたギアトランスミッションシステムは,実験の再現性と信頼性の高い結果を保証する,一貫した回転速度を保証します.
2先進的な惑星運動技術により 高速操作,最大限のエネルギー転送,卓越した効率,超細粒子サイズ削減により優れた性能を提供します.
3汎用的な4つの位置構成により,異なる組成と寸法を持つ複数の粉末サンプルを同時に処理できます.
4精密な周波数変換制御システムにより 特定の実験要求に基づいて 精密な速度調整が可能になります電圧変動や電流過負荷に対する統合保護.
5プログラム可能な電源オフスケジューリング,自動前後回転サイクル,柔軟な操作モード (単方向,交互,連続,特定の材料の磨き効率を最適化するために.
6優れたエンジニアリング機能には 適正な重心位置,卓越した運用安定性,空間効率の良い設計,直感的なユーザーインターフェース,包括的な安全システム,騒音発生を最小限に抑える材料の廃棄を削減する
7処理中に保護蓋を開けると,自動停止し,潜在的な事故を防止し,操作者の安全を確保します.
テクニカル特徴
| テクニカル特徴 | |
| ドライブモード | ギア駆動とベルト駆動 |
| 動作モード | 2つまたは4つの磨きタンクで一緒に作業する |
| 最大積載容量 | フリースタンク容量の2/3 |
| 飼料の大きさ | 土壌材料≤3mm |
| 出力粒度 | 最低0.1μm |
| 回転速度比 | /1/2 |
| 最大連続運転時間 | 72時間 |
| グラスの材料 | ステンレス鋼 アガート,ナイロン,コロンドム,ジルコニアなど |
テクニカルパラメータ
| 垂直産業用惑星式ボールミルの主要パラメータ (スクエアタイプ) | |||||
| モデル | パワー (kW) | 電圧 | 尺寸 (mm) | 革命速度 (rpm) |
回転速度 (rpm) |
| XQM-20 | 4 | 380V〜50Hz | 1200*750*920 | 25〜215 | 50〜430 |
| XQM-40 | 5.5 | 380V〜50Hz | 1400*850*1160 | 20〜195 | 40~390 |
| XQM-60 | 7.5 | 380V〜50Hz | 1600*990*1250 | 27~174 | 40〜260 |
| XQM-80 | 11 | 380V〜50Hz | 1750*1140*1330 | 27~160 | 40から240 |
| XQM-100 | 11 | 380V〜50Hz | 1750*1140*1330 | 27~160 | 40から240 |
ミルボールの器具とボール
使用可能なミールボトル:
304ステンレス・アシール・ミール・ボトル,316ステンレス・アシール・ミール・ボトル,ウルフスタン・カービッド・ミール・ボトル,アガート・ミール・ボトル,アルミナ・セラミック・ミール・ボトル (コルンダム・ミール・ボトルとも呼ばれる),ジルコニア・ミール・ボトル,ナイロン・ミール・ボトルポリウレタンミールボトル,ミールボトル (PTFE) など
使用可能なミールボール:
304ステンレス鋼のミールボール 316ステンレス鋼のミールボール ワルフタンカービッドのミールボール アガートミールボール アルミナミールボール ジルコニアミールボールなど
