詳細情報 |
|||
| 最高温度: | 1200℃ / 1400℃ / 1600℃ オプション | 使用温度: | 1100℃ / 1300℃ / 1500℃ オプション |
|---|---|---|---|
| 加熱ゾーン: | 300mm / 450mm オプション | チューブ径: | 40~120mm オプション |
| チューブ材質: | 石英管/アルミナ管 オプション | 発熱体: | 抵抗線/SiCヒーター/MoSi2ヒーターオプション |
| 温度精度: | ±1℃ | 温度プログラム: | 30 セグメントのプログラマブル制御 |
| 真空性能: | 最大 -0.1MPa、分子ポンプはオプション | 大気制御: | 真空・窒素・アルゴン・不活性ガス対応可能 |
| ハイライト: | MoSi2ヒーターチューブオーブン,1600Cヒーターチューブオーブン,アルミナチューブ電気ラボシンタリングオーブン |
||
製品の説明

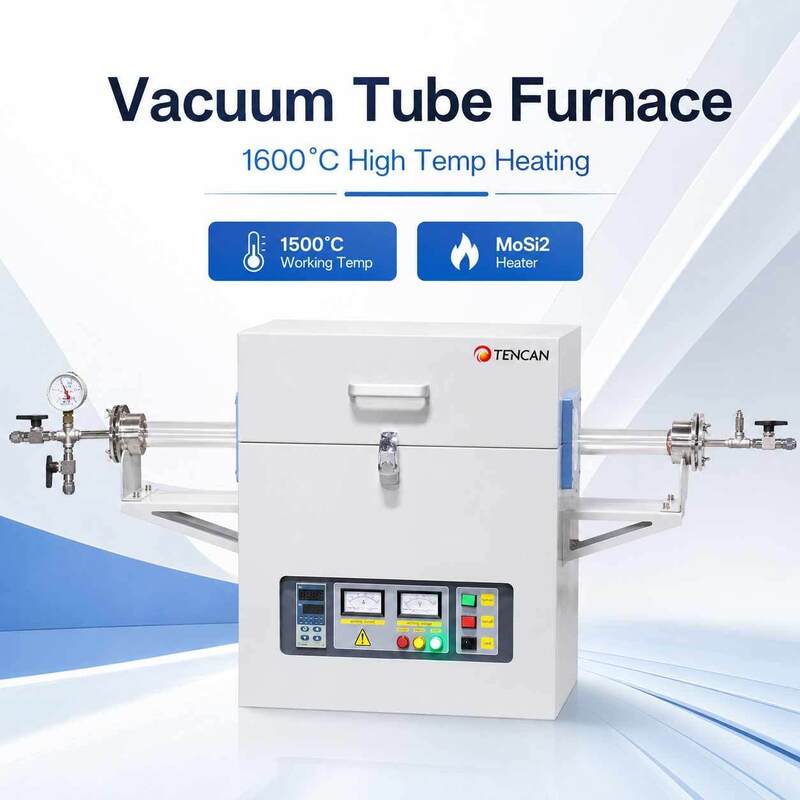

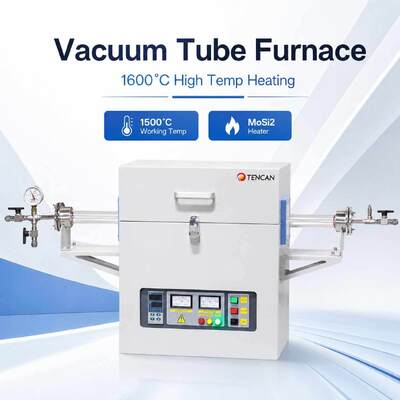

1600℃高温雰囲気処理用真空管状炉
のTENCAN 1600℃真空管状炉は、正確な温度制御、信頼性の高いシール性能、柔軟な雰囲気条件を必要とする高温実験や熱プロセス向けに設計されています。このモデルでは、高純度アルミナチューブ/コランダムチューブファーネスチューブとして使用できるため、より高い耐熱性とより優れた化学的安定性が必要な用途に適しています。

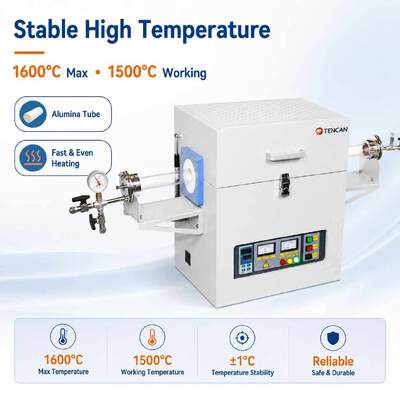

最高気温が1600℃推奨使用温度は1500℃、この炉は、高度なセラミック焼結、粉末冶金研究、金属酸化物処理、無機材料試験、触媒調製、真空または保護ガス条件下での高温熱処理に広く使用されています。
暖房システムは、MoSi₂ 発熱体安定した高温出力と、要求の厳しい熱プロセスに優れたパフォーマンスを提供します。あB型熱電対高温での正確な温度測定に使用され、長い加熱サイクル中に信頼性の高いプロセス制御を維持するのに役立ちます。
炉構造には高品質のアルミナ多結晶ファイバー断熱材を使用しており、熱損失が少なく、保温力が高く、エネルギー効率が向上します。二重層空冷シェルは、動作中の外部表面温度を下げるのに役立ち、研究室および産業ユーザーの安全性を向上させます。
この 1600 °C の管状炉は、真空、窒素、アルゴン、不活性ガス、還元雰囲気での処理をサポートします。 304 ステンレス鋼の二重シール フランジは気密性を向上させるのに役立ち、調整可能なフランジ サポート設計は炉管への応力を軽減し、管の耐用年数を延長します。
を装備50セグメントプログラマブル温度コントローラー、炉は複雑な材料処理のための自動加熱および冷却プログラムを実行できます。また、より高い真空レベルを必要とする用途向けの過熱保護、漏れ保護、およびオプションの分子ポンプ構成も含まれています。
主な特長
最大温度オプション: 抵抗線加熱の場合は 1200 °C、炭化ケイ素加熱要素の場合は 1400 °C、二ケイ化モリブデンの加熱要素の場合は 1600 °C。

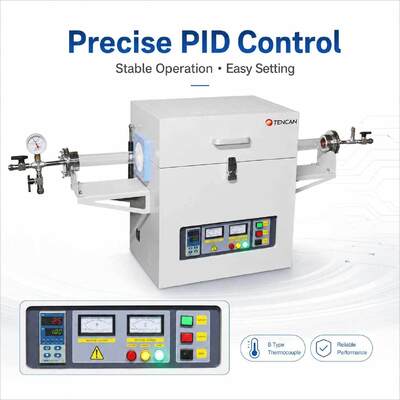

インテリジェントな 50 セグメントのプログラム可能な自動温度制御。
表面温度が低い二層空冷炉シェル。

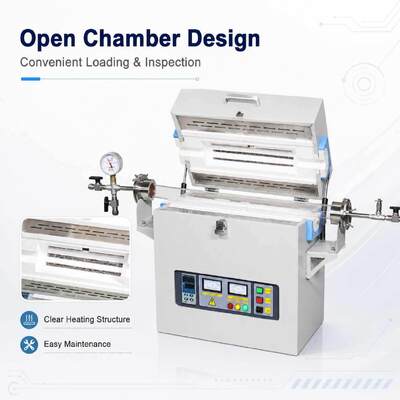

断熱性に優れた高品質アルミナ多結晶ファイバー炉室。

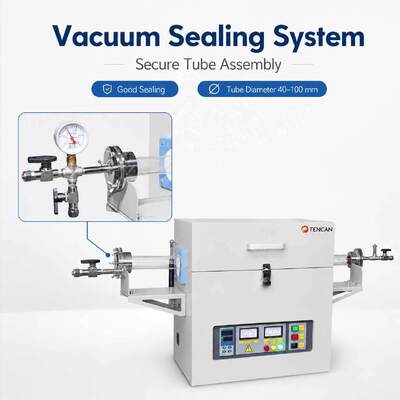

信頼性の高いシール性能を実現する 304 ステンレス鋼の二重シール フランジ。
調整可能なフランジサポート構造により、炉心管の耐用年数を延長します。
自動電源カットオフによる過熱保護。
漏れ保護により操作の安全性が向上します。
最大20℃/分の加熱速度。
温度制御精度±1℃。
標準真空度は-0.1MPaまで。
最大 7 × 10-4 Pa の真空レベルのオプションの分子ポンプ システム。
技術的パラメータ
スタンダード1200℃シリーズ
| モデル | チューブ径×加熱部長さ(mm) | 電力(kW) | 最大。温度(℃) | 使用温度(℃) | 熱電対 | 炉管材質 |
|---|---|---|---|---|---|---|
| TC-12NT-40/300 | 40×300 | 3 | 1200 | 1100 | Kタイプ | 石英管 |
| TC-12NT-60/300 | 60×300 | 3 | 1200 | 1100 | Kタイプ | 石英管 |
| TC-12NT-80/300 | 80×300 | 5 | 1200 | 1100 | Kタイプ | 石英管 |
| TC-12NT-100/300 | 100×300 | 5 | 1200 | 1100 | Kタイプ | 石英管 |
| TC-12NT-120/300 | 120×300 | 6 | 1200 | 1100 | Kタイプ | 石英管 |
| TC-12NT-40/450 | 40×450 | 3 | 1200 | 1100 | Kタイプ | 石英管 |
| TC-12NT-60/450 | 60×450 | 3 | 1200 | 1100 | Kタイプ | 石英管 |
| TC-12NT-80/450 | 80×450 | 5 | 1200 | 1100 | Kタイプ | 石英管 |
| TC-12NT-100/450 | 100×450 | 5 | 1200 | 1100 | Kタイプ | 石英管 |
| TC-12NT-120/450 | 120×450 | 6 | 1200 | 1100 | Kタイプ | 石英管 |
スタンダード1400℃シリーズ
| モデル | チューブ径×加熱部長さ(mm) | 電力(kW) | 最大。温度(℃) | 使用温度(℃) | 熱電対 | 炉管材質 |
|---|---|---|---|---|---|---|
| TC-14ST-40/300 | 40×300 | 4 | 1400 | 1300 | Sタイプ | コランダムチューブ |
| TC-14ST-60/300 | 60×300 | 4 | 1400 | 1300 | Sタイプ | コランダムチューブ |
| TC-14ST-80/300 | 80×300 | 4 | 1400 | 1300 | Sタイプ | コランダムチューブ |
| TC-14ST-100/300 | 100×300 | 6 | 1400 | 1300 | Sタイプ | コランダムチューブ |
| TC-14ST-120/300 | 120×300 | 6 | 1400 | 1300 | Sタイプ | コランダムチューブ |
| TC-14ST-40/450 | 40×450 | 4 | 1400 | 1300 | Sタイプ | コランダムチューブ |
| TC-14ST-60/450 | 60×450 | 4 | 1400 | 1300 | Sタイプ | コランダムチューブ |
| TC-14ST-80/450 | 80×450 | 4 | 1400 | 1300 | Sタイプ | コランダムチューブ |
| TC-14ST-100/450 | 100×450 | 6 | 1400 | 1300 | Sタイプ | コランダムチューブ |
| TC-14ST-120/450 | 120×450 | 6 | 1400 | 1300 | Sタイプ | コランダムチューブ |

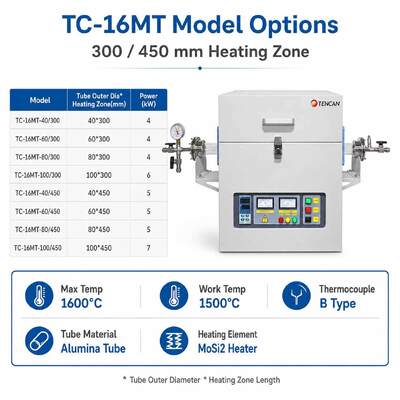

スタンダード1600℃シリーズ
| モデル | チューブ径×加熱部長さ(mm) | 電力(kW) | 最大。温度(℃) | 使用温度(℃) | 熱電対 | 炉管材質 |
|---|---|---|---|---|---|---|
| TC-16MT-40/300 | 40×300 | 4 | 1600 | 1500 | Bタイプ | コランダムチューブ |
| TC-16MT-60/300 | 60×300 | 4 | 1600 | 1500 | Bタイプ | コランダムチューブ |
| TC-16MT-80/300 | 80×300 | 4 | 1600 | 1500 | Bタイプ | コランダムチューブ |
| TC-16MT-100/300 | 100×300 | 6 | 1600 | 1500 | Bタイプ | コランダムチューブ |
| TC-16MT-120/300 | 120×300 | 6 | 1600 | 1500 | Bタイプ | コランダムチューブ |
| TC-16MT-40/450 | 40×450 | 5 | 1600 | 1500 | Bタイプ | コランダムチューブ |
| TC-16MT-60/450 | 60×450 | 5 | 1600 | 1500 | Bタイプ | コランダムチューブ |
| TC-16MT-80/450 | 80×450 | 5 | 1600 | 1500 | Bタイプ | コランダムチューブ |
| TC-16MT-100/450 | 100×450 | 7 | 1600 | 1500 | Bタイプ | コランダムチューブ |
| TC-16MT-120/450 | 120×450 | 7 | 1600 | 1500 | Bタイプ | コランダムチューブ |
