2つの港の浄化システム不活性大気のグローブ ボックスの単一の操作は味方した

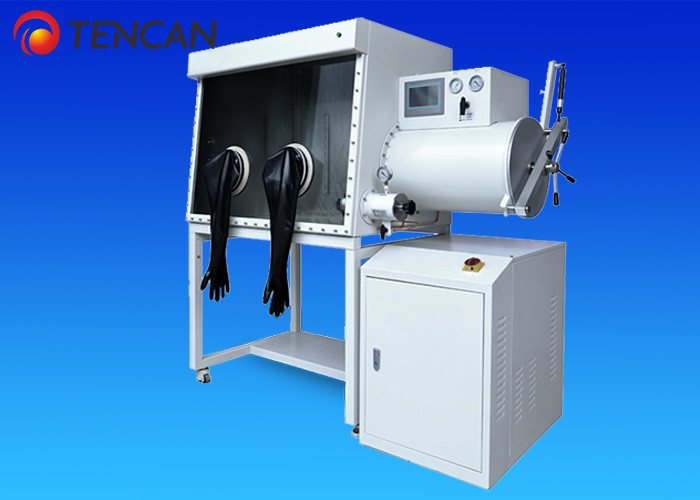

1200*800*930 ミリメートルチャンバー浄化システムグローブボックス水 & 酸素除去のための 2 つのグローブポート

簡単な紹介

浄化システムグローブボックスは、箱の中に高純度の不活性ガスを充填することができ、活性物質を箱から循環的に濾過することができる一種の実験装置です。 「水分・酸素を除去した真空グローブボックス」「不活性ガス浄化グローブボックス」とも呼ばれます。この種のグローブボックスの主な機能は、水分除去、酸素除去、その他の有機ガス除去です。水分、酸素、粉塵を含まない高純度の環境を作るために広く使用されています。

動作原理

ボックスと浄化システムは相互に接続されており、両方とも十分に密閉された作業環境を形成します。不活性ガスまたは窒素を箱内に連続的に充填する場合、箱内の活性物質を箱の外に循環的に除去し、内箱を常に高清浄度、高純度の不活性ガス環境（水分含有量≦1ppm、酸素含有量≦1ppm）に保つ必要があります。

構造原理

浄化システムグローブボックス主に、メインボックス本体とトランジションチャンバーの 2 つの部分で構成されます。お客様のご要望に応じた特注仕様の設計・製作も承ります。

ボックス本体には、ボックスの前面または背面に 2 つ (2 つ以上) のグローブ操作インターフェイスがあり、1 人または複数人で同時にグローブ ボックスを操作することができ、グローブ ボックスの使用効率が大幅に向上します。また、ボックスの前面または背面には観察窓があり、ボックス内の操作プロセスをはっきりと観察できます。移行キャビネットのバルブには、空気の吸引または充填に使用できる空気吸引および充填ノズルがあります。メインボックス本体にはバルブとノズルも取り付けられており、必要に応じてボックス本体内の空気圧のバランスを維持するために使用できます。

トランジションキャビネットは、メインボックス本体と外部との間のトランジションスペースであり、2 つの密閉ドア、2 つのバルブ、およびチャンバー本体で構成されます。両方の密閉扉を有効に使用して、本体の内箱を箱本体の外側から隔離することができます。これにより、箱本体が外気から遮断された状態で、自由に物の出し入れが可能となり、何度も真空引きや膨張を繰り返すトラブルを回避できます。

アプリケーション

水分、酸素、粉塵を除去し、清浄な環境づくりに応用します。

電池産業（リチウムイオン電池、粉体電池、太陽電池、リン酸リチウムイオン電池）の研究開発・生産。

特殊ランプ（HDランプ、メタルハライドランプ、セラミックメタルハライドランプ）の研究開発・製造。

溶接（抵抗溶接、TIG溶接、レーザー溶接、プラズマ溶接、真鍮はんだ）

OLEDの研究開発と生産

スーパーキャパシタの研究開発・生産

ファインケミカル産業

特殊かつ先進的な素材

新エネルギー材料の研究開発・生産

仕様

注:
標準状態でのキャビネットの水と酸素の含有量:
水分含有量≦1ppm、酸素含有量≦1ppm（注：標準状態は大気圧、温度20度一定）。
漏れ率: ≤0.05Vol%/h (ボックス内の酸素含有量の値が変更される場合があります)
使用ガス:
a) 作動ガス: N2、Ar、He など。
b) 制御ガス: 圧縮空気または不活性ガス。
C) 回復ガス：作動ガスと水素の混合ガス。
水分除去装置または酸素除去装置のみであれば、復元ガスも作動ガスと同じです。
備考：グローブ4個入り片面ボックスは全て組立式グローブボックスです。お客様のニーズに応じて、組み立てられたボックスの数を注文できます。精製カラムの数量もお客様の要件に合わせて設計されています

技術的パラメータ

機能

すべてのクリーンな雰囲気の作業に、複数のオペレータが参加できる広い筐体が必要なわけではありません。 GBP800S-2 は、1200*800*930 mm のチャンバーと 2 つのグローブ ポートを備えたコンパクトな片面ボックスで、1 人が定義された一連の手順で作業する研究室向けに構築されています。大学や研究室、小規模な材料チームやバッテリーチーム、スペースが限られており、作業が 1 人のオペレーターによって行われる品質管理ベンチに適しています。

これは GBP シリーズのエントリーポイントであるため、真の不活性処理を追加する費用対効果の高い方法でもあります。標準的な実験室に適合する設置面積の大型ボックスで使用されているものと同じ精製技術です。後でスループットが増加する場合、または 2 人目の作業者が同時に作業する必要がある場合は、4 つ以上の手袋を備えた両面モデルも用意されています。そのため、実際に決定するのは、プロセスに必要なオペレーターの数と作業時間です。

グローブボックスの仕様では「水分含有量1ppm以下、酸素含有量1ppm以下」と表記されることが多いです。この数字が実際に何を意味するのかを理解することは価値があります。これは、標準条件 (1 気圧、摂氏 20 度一定) の下で測定されるため、この測定値は、ボックスが密閉され、バランスが保たれ、浄化システムが正常に動作しているときに達成可能な雰囲気を表します。

実際に使用すると、中に入れたものに応じて数字が動きます。前室を開ける、溶媒を含んだサンプルや湿ったサンプルを導入する、ボックスをアイドル状態にしておくと、すべて水分と酸素の負荷が上昇し、精製回路がそれらを下げるのに時間がかかります。だからこそ、ボックスの漏れ率 (このモデルでは 0.05 vol%/h 以下) が見出しの数字と同じくらい重要です。しっかりと密閉されたボックスは設定値をすぐに回復しますが、漏れのあるボックスは設定値を追い続けます。ボックスを -3000 Pa ～ +3000 Pa の定格圧力範囲内に保つことも、雰囲気を安定に保つのに役立ちます。

最初の実験の前に、ボックス内の空気を作動ガスで置換する必要があります。これは通常、一定の順序で行われます。ボックスを水平面に設置し、作動ガス、制御ガス (圧縮空気または不活性ガス)、および酸素除去が装備されている場合は復元ガス (作動ガスと還元ガスの混合物) を接続します。その後、システムがキャビネットの空気を自動的に置換することも、オペレーターが手動で置換することもできます。ガス交換後、水と酸素の測定値が必要なレベルに落ち着くまで浄化回路が稼働し、指定された漏れ率に対してシールがチェックされます。

このシーケンスに従うことが重要なのは、適切なガス交換を行わずにボックスを使用すると、設定値に到達するまでにはるかに時間がかかるか、設定値を保持できなくなるためです。測定値が安定したら、通常の作業を開始できます。

コンパクトなボックスでは作業リズムがシンプルなので、事前に計画する価値があります。アイテムはボックスの外側で収集され、トランジション チャンバーにロードされ、内側のドアが開く前にチャンバーがパージされて均一化されるため、メイン ボックスが空気にさらされることはありません。内部では、オペレーターは手袋をしたまま作業を行い、作業が見えるように観察窓を使用し、工具とサンプルを一定の順序で保管するため、二度の取り扱いが必要ありません。

セッションの終了時には、内側のドアが閉じられ、ボックスは回復するために放置されます。測定値が上昇した場合は、浄化システムが自動的に測定値を戻します。作業量が少ないため、小さな習慣が大きな違いを生みます。ドアの開口部の数を最小限に抑える、荷物を軽く保つ、メインドアではなく前室を使用するなど、すべてが雰囲気を安定させます。

GBP シリーズは構成可能なため、ボックスを素材と予算に合わせることができ、その逆ではありません。

メインボックスとトランジションチャンバーはカスタマイズできるため、標準モデルではプロセスに適合しない特殊なサイズやポートの配置も可能です。

制御システムは主要コンポーネントのオンライン状態検出をサポートしているため、読み取り値がドリフトした場合にのみ障害を発見するのではなく、障害をその原因まで追跡できます。オペレータは、必要な作業条件に合わせてシステム パラメータを設定でき、システムは、生産記録や実験記録として追跡できる動作パラメータの記録を保持します。

マルチレベルの安全機能 (警告、アラーム、インターロック形式の無効化アクション) は同じシステムの一部であり、浄化サイクルが (フィルターの詰まりなどにより) ブロックされると保護機能が反応し、警告を発し、モーターを保護するために空気の流れを調整します。文書化された不活性雰囲気プロセスを必要とする研究室にとって、この監視と記録の動作は、多くの場合、ボックス自体と同じくらい重要です。

2人で同時に作業できますか?このモデルは片面に 2 つのグローブ ポートを備えているため、1 人のオペレータが快適に作業できるように設計されています。二人オペレーターの場合は、同シリーズの両面モデルが最適です。

どれくらいのベンチまたは床面積が必要ですか?チャンバーは1200*800*930 mmです。位置を計画する際には、トランジションチャンバーと前室ドアへのアクセスのためのスペースを確保してください。

水と酸素の両方を除去しますか？はい - ボックスは水除去、酸素除去、またはその両方を指定でき、作業雰囲気から他の活性ガスも除去します。

精製物質が飽和するとどうなりますか?条件を設定すると自動的に再生されるため、ボックスを交換したり永久に停止したりすることなく雰囲気を復元できます。
