詳細情報 |
|||
| 製品名: | 浄化システム 手袋箱 | モデルNO: | GBP1000S-3 |
|---|---|---|---|
| 水分含有量: | 1ppm未満 | 酸素: | "-3000pa~+3000pa |
| 漏出率: | 0.05 Vol %/h未満 | 圧力 に 耐える: | "-3000pa~+3000pa |
| 操作側: | 二重側面 | 浄化柱: | 購入者の選択でシングルまたはダブル |
| ハイライト: | 有機ガス浄化実験室用手袋箱,3 ポートの検査用手袋箱,双面検査用手袋箱 |
||
製品の説明

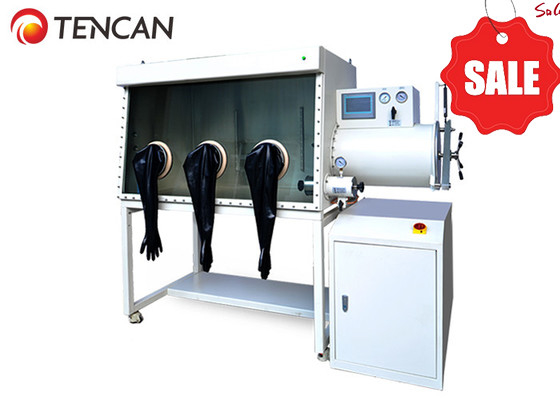

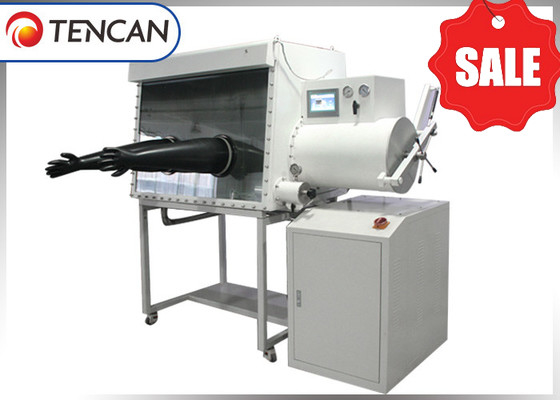

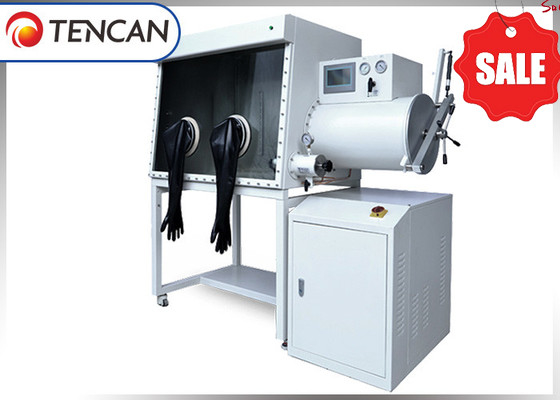

中国 Tencan 3 手袋ポート 水と酸素の除去のための浄化システムを持つ単面手袋ボックス
簡潔 な 紹介
浄化システム用手袋箱は,高純度惰性ガスの充填を容認するように設計された特殊な実験装置です.継続的に循環し,内側から活性物質をフィルタリングします."水と酸素の除去のための真空手袋箱"と"惰性ガス浄化手袋箱"の両方に一般的に言及,このデバイスは,複数の主要な機能を果たします: 水の含有量を排除,酸素レベルを低下させ,他の有機ガスを除去する.水,酸素,塵粒子がない高純度環境を作成するために広く適用されています.
作業原理
箱と浄化システムは統合され,密閉された作業環境を形成します. 箱に不活性ガスまたは窒素が継続的に注入されるため,中にある活性物質は周期的に抽出されます.内部は常に高い清潔度と純粋な無活性ガス大気 (水分は1ppm,酸素は1ppmを超えない) を維持する.
構造原理
浄化システム手袋箱は主に2つの構成要素で構成されています.主箱体と移行室です.顧客独自の要求に合わせたカスタムデザインと仕様を提供しています.
主箱体には,前側または後ろ側に配置された手袋操作インターフェースが2つ (またはそれ以上) あり,1人または複数の人が同時に操作することができる.グローブボックス利用の効率を向上させるさらに,前側または後ろ側にある観察窓は,箱の内部をはっきりと見ることができるので,使用者は操作プロセスをシームレスに監視することができます.移行室は,空気吸入とバルブに充電ノズルを装備されていますさらに,主箱体には必要に応じて箱内の空気圧のバランスを維持できるバルブとノズルシステムが設置されています.
移行室は,メインボックスボディと外環境との間のバッファゾーンとして機能する.それは2つの密封ドア,2つのバルブ,および室体で構成されている.両封印ドアは効果的に外側からメインボックスボディの内部を隔離箱内と外を自由に移動できるので,繰り返し排気と充電サイクルを必要とせず,プロセスを簡素化し不便を軽減します.
申請
水,酸素,塵を除去して清潔な環境を作るために適用されます.
バッテリー産業の研究開発と生産 (リチウムイオン電池,粉末電池,太陽電池,リチウムイオンリン酸電池).
特別ランプ (HDランプ,メタルハライドランプ,セラミックメタルハライドランプ) の研究開発と製造
溶接 (抵抗溶接,TIG溶接,レーザー溶接,プラズマ溶接,銅溶接)
OLEDの研究開発と生産
医薬品の研究開発と生産
スーパーコンデンサータの研究開発と生産
繊細化学産業
原子力産業
新しいエネルギー材料の研究開発と生産
仕様
| 浄化手袋箱の標準モデル仕様 | ||||||
| 違う 違う | モデル番号 | 箱の寸法 | 総寸法 | 操作面 |
数字 グローブ |
オプション |
| 1 | GBP800S-2 | 1200*800*930mm | 1915*830*1830mm | シングル | 2 | 単一または二重浄化柱 |
| 2 | GBP1000S-2 | 1200*1000*930mm | 1915*1060*1830mm | シングル | 2 | 単一または二重浄化柱 |
| 3 | GBP1000D-4 | 1200*1000*930mm | 1915*1060*1830mm | 2倍 | 4 | 単一または二重浄化柱 |
| 4 | GBP1200S-2 | 1200*1200*930mm | 1915*1260*1830mm | シングル | 2 | 単一または二重浄化柱 |
| 5 | GBP1200D-4 | 1200*1200*930mm | 1915*1260*1830mm | 2倍 | 4 | 単一または二重浄化柱 |
| 6 | GBP800S-3 | 1500*800*930mm | 2215*1060*1830mm | シングル | 3 | 単一または二重浄化柱 |
| 7 | GBP1000S-3 | 1500*1000*930mm | 2215*1060*1830mm | シングル | 3 | 単一または二重浄化柱 |
| 8 | GBP1000D-6 | 1500*1000*930mm | 2215*1060*1830mm | 2倍 | 6 | 単一または二重浄化柱 |
| 9 | GBP1200S-3 | 1500*1200*930mm | 2215*1260*1830mm | シングル | 3 | 単一または二重浄化柱 |
| 10 | GBP1200D-6 | 1500*1200*930mm | 2215*1260*1830mm | 2倍 | 6 | 単一または二重浄化柱 |
| 11 | GBP800S-4 | 1900*800*930mm | 2615*1060*1830mm | シングル | 4 | 単一または二重浄化柱 |
| 12 | GBP1000S-4 | 1900*1000*930mm | 2615*1060*1830mm | シングル | 4 | 単一または二重浄化柱 |
| 13 | GBP1000D-8 | 1900*1000*930mm | 2615*1060*1830mm | 2倍 | 8 | 単一または二重浄化柱 |
| 14 | GBP1200S-4 | 1900*1200*930mm | 2615*1260*1830mm | シングル | 4 | 単一または二重浄化柱 |
| 15 | GBP1200D-8 | 1900*1200*930mm | 2615*1260*1830mm | 2倍 | 8 | 単一または二重浄化柱 |
注記:
標準条件下での水と酸素含有量:
水分≤1ppm,酸素分≤1ppm (注:標準条件は大気圧,常温20度である)
漏れ率: ≤0.05Vol%/h (箱内の酸素含有量の値の変化による)
使用済みガス:
(a) 作業ガス:N2,Ar,He,その他
(b) 制御ガス:圧縮空気または惰性ガス.
C) 復元ガス: 作業ガスと水素の混合ガス.
水除去システムまたは酸素除去システムのみが設置されている場合,復元ガスは作業ガスと同一である.
コメント:4つの手袋を装着した単面箱はすべて組み立てられた手袋箱システムです.これらの組み立てられた箱の数は,顧客のニーズに基づいてカスタマイズできます.浄化列の量は,これらの要件に適合するように調整されています.
テクニカルパラメータ
| 純化システム付きのテンカン惰性ガス手袋箱の技術データ | |
| ポイント | データ |
| 標準条件下での水分含有量 (注:標準条件は1つの大気圧,恒温20度) | ≤1ppm |
| 標準条件下での酸素含有量 (標準条件は1つの大気圧で,恒温20度) | ≤1ppm |
| トランジションキャビネットが持つ最大真空度 | <100pa |
| 漏れ率 | ≤0.05vol%/h |
| 箱内でのガス圧力範囲 | -3000パ~+3000パ |
機能
| TENCAN 慣性ガスの機能 浄化システム付き手袋箱 | |
| ポイント | 記述 |
| 自動制御 | プログラム制御ユニットによって自動的に制御され監視されます |
| 箱体ガスの交換 (手動/自動) |
最初の使用前に,キャビネットの空気は惰性ガスまたは窒素と交換する必要があります.キャビネットのシステム提供された自動ガス交換機能を使用して,便利に達成することができます代替として,ガス交換は手動で行うことができます. |
| トランジションキャビネットの交換 (手動/自動) |
材料が箱内に置かれるとき,トランジションキャビネットのガスを交換する必要があります.これはエアロックシステムによって提供される自動ガス交換機能を使用して行うことができます.代替的に,ガスの交換は手動で行うことができます. |
| ガス浄化制御 |
作業状態と結果が設定されると,システムの浄化手順は"Auto,"システムに自動的にキャビネットの空気状態を維持し,作業を完了させる"代替として,手動制御を選択できます. |
| ペダルの空気圧制御 |
フットコントローラを使用して,膨張装置や排気装置を操作し,キャビネット内のガス圧を制御します. |
| 浄化システムの削減 |
システムでは,自動で浄化材料の減量処理を行います.減量条件の設定のみが必要です.システムでは,全過程で手動モニタリングを必要とせず,削減プロセスを完了します.. |
| オンラインでの動作状態検出 |
制御システムは,使用者に部品の動作状態の検出機能を提供します.機器部品の運用状態を監視し,各機能および部品の故障源を診断するために利用できる. |
| システムパラメータ設定 |
システム設定機能は,ユーザが望む作業条件と機能セットを達成するためにシステムパラメータを設定することができます. |
| データ ログ付け機能 |
このシステムは,機器の動作パラメータを記録し,この記録は,生産または実験を監視するために追跡することができます. |
| ガス予備機能の制御 |
制御ガスの供給を一時的に切断したり,制御ガスの源をしばらく切断したりすると,制御ガスの予備装置は,装置の作業を継続することを保護します. |
| サイクルガス冷却の待機機能 | 循環中のガスを冷却するための熱交換装置を供給し, 循環中のガスの温度を制御するために冷却液を注入することで単独で使用します. |
| 複数のレベルの安全システム |
制御システムには,複数のレベルのセキュリティプロンプト,アラーム,無効機能などの様々なセキュリティ対策が組み込まれ,運用人員と機器の両方の安全を確保します. |
| 浄化時の保護機能 サイクルのブロック |
循環系が阻害されたとき 制御システムは 警報を誘発し 自動で気速を調整し エンジンを保護しますこの機能は,システムサイクルのブロックなどの問題を特定することができます.フィルター制御による塵の詰め込み その他の関連問題 |
