詳細情報 |
|||
| 製品名: | 浄化システム 手袋箱 | モデルNO: | GBP1000S-3 |
|---|---|---|---|
| 水分含有量: | 1ppm未満 | 酸素: | "-3000pa~+3000pa |
| 漏出率: | 0.05 Vol %/h未満 | 圧力 に 耐える: | "-3000pa~+3000pa |
| 操作側: | 二重側面 | 浄化柱: | 購入者の選択でシングルまたはダブル |
| ハイライト: | 惰性化学研究所用手袋箱,水除去実験用手袋箱,酸素除去実験用手袋箱 |
||
製品の説明

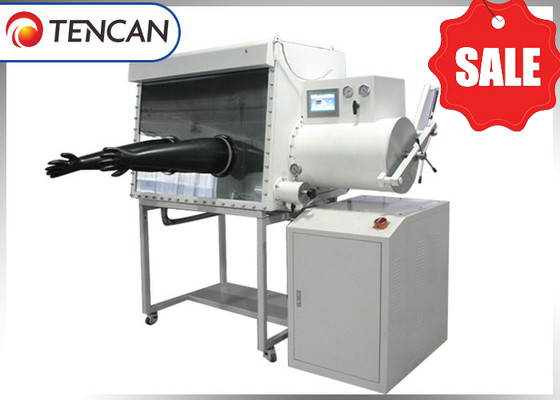

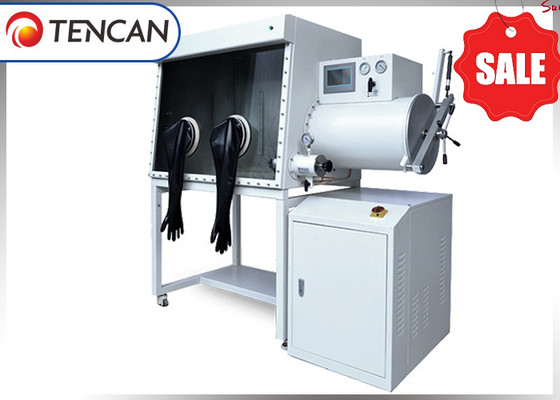

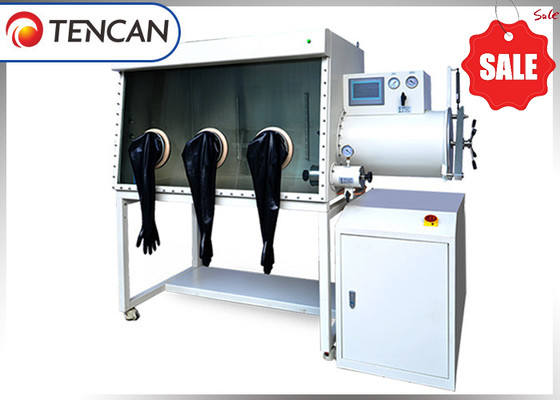

中国 Tencan 手袋箱 浄化システム 片側 水と酸素の除去
簡潔 な 紹介
浄化システム手袋箱は,高純度惰性ガスで室内を注入し,同時に活性不純物を除去して浄化するように設計された実験装置です.一般に"水と酸素抽出のための真空手袋箱"または"惰性ガス浄化手袋箱"として知られる.この手袋箱は,水のない高純度,汚染のない環境を確立するために広く使用されています.酸素粉塵の粒子が
作業原理
箱と浄化システムは統合され,安全に閉鎖された作業領域を確立します.活性物質を循環的に連続的に抽出できる内部が極めて清潔で,高純度で一貫した無活性ガス大気を維持することを保証する.水分は1ppm以下,酸素は1ppm以下とする.
構造原理
浄化システム手袋箱は主に2つの基本構成要素で構成されています:メインボックスボディと移行室.顧客独自の要求を満たすためにカスタマイズされたデザインと仕様を提供しています.
主機体には,前側または後ろ側には,手袋操作のインターフェースが2つ以上あり,このインターフェースは,1人または複数の操作者が同時に操作できるようにする.グローブボックスの使用効率を向上させるさらに,前側または後ろ側には観察窓が組み込まれ,箱内での作業プロセスがはっきり見えるようにしています.空気吸入と充電ノズルは,移行室のバルブに位置しています必要なときに空気を取り出したり,取り入れたりすることが容易になります.主箱体には,必要に応じて箱内の空気圧バランスを保つために使用できるバルブとノズルが装備されています..
移行室は,主箱体と外部環境の間の中間空間として機能し,密封ドア2つ,バルブ2つ,および室体からなる.両封印ドアは効果的に外側からメインボックスボディの内部を隔離隔離された環境を維持しながら,箱内外をシームレスに移動できるようにし,繰り返しの避難と充電手順の必要性をなくします.
申請
水,酸素,塵を除去して純粋な環境を作るのに適用されます
バッテリー産業の研究開発と生産 (リチウムイオン電池,粉末電池,太陽電池,リチウムイオンリン酸電池).
特別ランプ (HDランプ,メタルハライドランプ,セラミックメタルハライドランプ) の研究開発と製造
溶接 (抵抗溶接,TIG溶接,レーザー溶接,プラズマ溶接,銅溶接)
OLEDの研究開発と生産
医薬品の研究開発と生産
スーパーコンデンサータの研究開発と生産
繊細化学産業
原子力産業
新しいエネルギー材料の研究開発と生産
仕様
| 浄化手袋箱の標準モデル仕様 | ||||||
| 違う 違う | モデル番号 | 箱の寸法 | 総寸法 | 操作面 |
数字 グローブ |
オプション |
| 1 | GBP800S-2 | 1200*800*930mm | 1915*830*1830mm | シングル | 2 | 単一または二重浄化柱 |
| 2 | GBP1000S-2 | 1200*1000*930mm | 1915*1060*1830mm | シングル | 2 | 単一または二重浄化柱 |
| 3 | GBP1000D-4 | 1200*1000*930mm | 1915*1060*1830mm | 2倍 | 4 | 単一または二重浄化柱 |
| 4 | GBP1200S-2 | 1200*1200*930mm | 1915*1260*1830mm | シングル | 2 | 単一または二重浄化柱 |
| 5 | GBP1200D-4 | 1200*1200*930mm | 1915*1260*1830mm | 2倍 | 4 | 単一または二重浄化柱 |
| 6 | GBP800S-3 | 1500*800*930mm | 2215*1060*1830mm | シングル | 3 | 単一または二重浄化柱 |
| 7 | GBP1000S-3 | 1500*1000*930mm | 2215*1060*1830mm | シングル | 3 | 単一または二重浄化柱 |
| 8 | GBP1000D-6 | 1500*1000*930mm | 2215*1060*1830mm | 2倍 | 6 | 単一または二重浄化柱 |
| 9 | GBP1200S-3 | 1500*1200*930mm | 2215*1260*1830mm | シングル | 3 | 単一または二重浄化柱 |
| 10 | GBP1200D-6 | 1500*1200*930mm | 2215*1260*1830mm | 2倍 | 6 | 単一または二重浄化柱 |
| 11 | GBP800S-4 | 1900*800*930mm | 2615*1060*1830mm | シングル | 4 | 単一または二重浄化柱 |
| 12 | GBP1000S-4 | 1900*1000*930mm | 2615*1060*1830mm | シングル | 4 | 単一または二重浄化柱 |
| 13 | GBP1000D-8 | 1900*1000*930mm | 2615*1060*1830mm | 2倍 | 8 | 単一または二重浄化柱 |
| 14 | GBP1200S-4 | 1900*1200*930mm | 2615*1260*1830mm | シングル | 4 | 単一または二重浄化柱 |
| 15 | GBP1200D-8 | 1900*1200*930mm | 2615*1260*1830mm | 2倍 | 8 | 単一または二重浄化柱 |
注記:
標準条件下での水と酸素含有量:
容認可能な水分量は1ppm以下で,酸素量は1ppmを超えてはならない (注:これらの仕様は,大気圧の標準条件と20°Cの恒常温度で測定される..
漏れ率: ≤0.05Vol%/h (箱内の酸素含有量の値の変化による)
使用済みガス:
(a) 作業ガス:N2,Ar,He,その他
(b) 制御ガス:圧縮空気または惰性ガス.
C) 復元ガス: 作業ガスと水素の混合ガス.
復元ガスは,水除去システムや酸素除去システムのみがある場合,作業ガスと同じです.注: 組み立てられた手袋箱システムは,それぞれに4つの手袋を装備した単面箱で構成され,これらの箱の数は顧客の要求に応じることができます. さらに,浄化柱は,それぞれの顧客の仕様に正確に合致する量で特別に設計されています..
テクニカルパラメータ
| 純化システム付きのテンカン惰性ガス手袋箱の技術データ | |
| ポイント | データ |
| 標準条件下での水分含有量 (注:標準条件は1つの大気圧,恒温20度) | ≤1ppm |
|
酸素濃度測定は,標準化された条件で行われます. 1つの大気圧と20°Cの恒常温度を維持します. |
≤1ppm |
| トランジションキャビネットが持つ最大真空度 | <100pa |
| 漏れ率 | ≤0.05vol%/h |
| 箱内でのガス圧力範囲 | -3000パ~+3000パ |
機能
| TENCAN 慣性ガスの機能 浄化システム付き手袋箱 | |
| ポイント | 記述 |
| 自動制御 | プログラム制御ユニットによって自動的に制御され監視されます |
| 箱体ガスの交換 (手動/自動) |
起動する前に,キャビネットの空気は惰性ガスや窒素で交換する必要があります.このプロセスは,キャビネットのシステム統合された自動ガス交換機能を通じて効率的に実行することができます代替手段として手動でもできます |
| トランジションキャビネットの交換 (手動/自動) |
材料を箱に入れると ガスのトランジションキャビネットを交換する必要がありますこれは,エアロックシステムの自動ガス交換機能を利用するか,手動でガス交換を実行することによって達成することができます. |
| ガス浄化制御 |
作業状態と結果を設定した後,システム浄化手順を"Auto"に設定すると,システムは自動的にキャビネットの空気状態を維持します.自動で作業を完了します手動制御も選択できます |
| ペダルの空気圧制御 |
フットコントローラを操作し,膨張装置や排気装置を制御してキャビネット内のガス圧を調節する. |
| 浄化システムの削減 |
減量パラメータを設定した後,システムは浄化材料の減量プロセスを制御します.単純な"減量"コマンドで,システムでは,プロセス全体を独立して管理します.人間の監視の必要性を否定する |
| オンラインでの動作状態検出 |
制御システムは,機器の部品の動作状態の検出機能をユーザーに提供します.部品の動作状態を観察し,各機能と部品の故障源を検査するために使用することができます. |
| システムパラメータ設定 |
システム設定機能,ユーザーは,望ましい作業条件と機能セットを達成するためにシステムパラメータを設定することができます. |
| データ ログ付け機能 |
このシステムは,機器の動作パラメータを記録し,この記録は,生産または実験を監視するために追跡することができます. |
| ガス予備機能の制御 |
制御ガスの供給を一時的に切断したり,制御ガスの源をしばらく切断したりすると,制御ガスの予備装置は,装置の作業を継続することを保護します. |
| サイクルガス冷却の待機機能 |
浄化システムには循環中のガスを冷却する熱交換プロセスが含まれます.循環中のガスの温度を制御するために冷却液注入を使用して独立して機能できるようにする. |
| 複数のレベルの安全システム |
制御システムは,複数のレベルの安全警告,アラーム,無効化機能を含む様々なセキュリティ機能が装備されています.操作者と機器の両方の保護を目的とする. |
| 浄化時の保護機能 サイクルのブロック |
循環システムに障害物があると検知すると,制御システムはアラームを起動し,エンジンを保護するために,空気の速度を積極的に変更します.この機能は,ブロックされたシステムサイクルを含む問題を識別する能力があります.汚れ,不十分な管路,塵によるフィルター制御の障害,その他様々な関連問題. |
