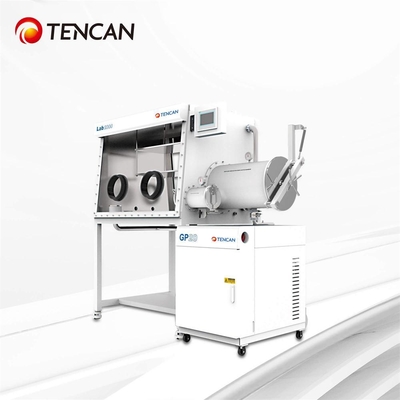

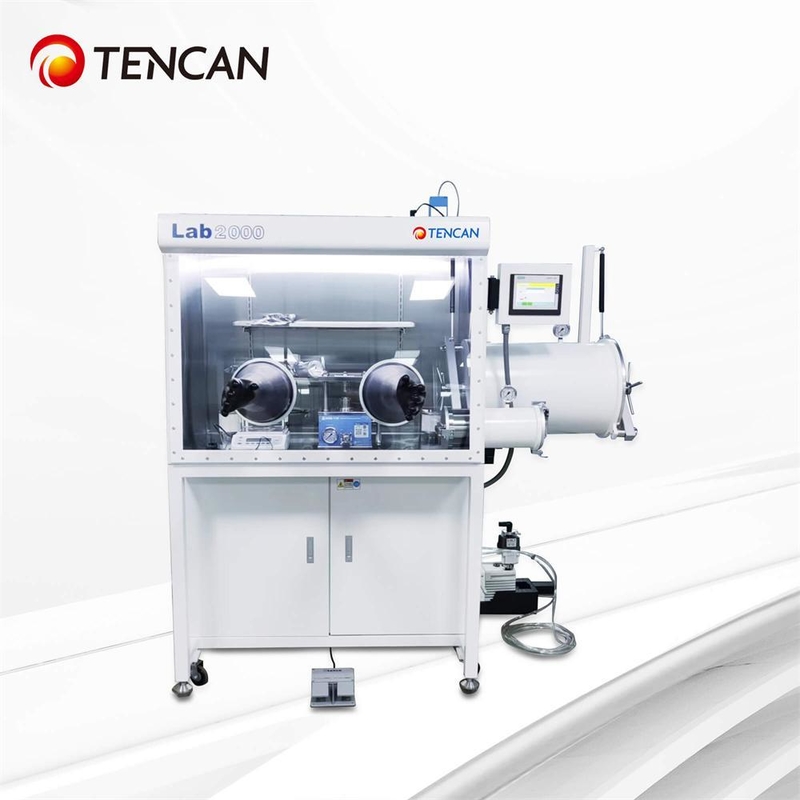

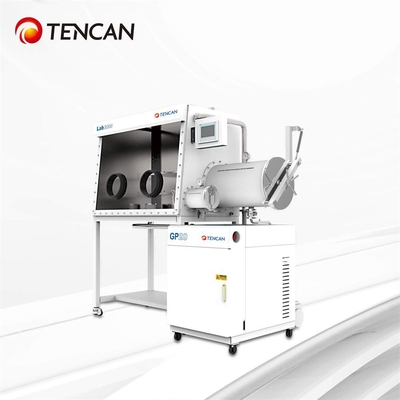

TENCAN GBP1000D-4 浄化手袋箱 双面 1200mm

TENCAN Lab Standard Purification Glove box GBP1000D-4 (1200) 両面作業ポジション

簡単な紹介

長沙Tencan浄化グローブボックスは、水と酸素のない環境を提供する装置です。この装置は主に、グローブボックス本体、トランジションチャンバー、循環浄化再生システム、制御システム、真空システム、表示システムなどで構成されています。また、特殊ランプ製造関連機器、レーザー機器、真空コーティング機器、真空オーブン、水酸素表示システム、煙塵ろ過システム、溶剤ろ過システム、溶剤浄化システム、ガス浄化システム、低温冷蔵庫などと統合することも可能です。Tencanグローブボックスは、美しくエレガントな外観、独特のスタイル、長い連続運転時間、安定性と信頼性、自動制御、簡単な操作、容易なメンテナンスを備えており、ユーザーから高い信頼を得ています。

長年の開発を経て、長沙Tencanは製品の研究開発、設計において実りある成果を上げ、豊富な知識を蓄積してきました。すべてのステップは厳格な品質検査とテストを経ており、常に革新的で高品質な製品を提供しています。私たちは常に、標準化、誠実さ、サービス、イノベーションなどの側面に焦点を当て、顧客のニーズに焦点を当て、顧客から与えられた信頼を企業のモチベーションに変え、顧客に新しい革新的な体験を継続的に創造していきます。

浄化グローブボックスは、チャンバーに高純度の不活性ガスを充填し、循環させる一種の実験装置です。

O2、H2O、有機ガスなどの物質をろ過します。真空グローブボックス、不活性ガスとも呼ばれます。

保護ボックスなど。主な機能は、O2、H2O、有機ガスを除去することです。リチウムイオン電池や材料、半導体、スーパーキャパシタ、特殊ランプ、レーザー溶接、ろう付け、材料合成、OLED、MOCVDなど、O2、H2O、粉塵のない超クリーンな環境で広く使用されていますが、嫌気性細菌培養、細胞低酸素培養などの生物学的用途にも使用されています。

動作原理

グローブボックス内の作動ガスは、チャンバーと浄化カラム（H2Oと

O2吸着剤）の間で、PLCの制御と監視下でパイプ、循環ブロワーなどを介して閉回路で循環します。作動ガスが浄化カラムを通過すると、その水分と酸素が吸着され、チャンバーに戻されます。サイクル時間が経過すると、チャンバー内の作動ガスのH2OとO2の含有量は徐々に減少し、最終的には1ppm未満の指標に達します。浄化カラムは一定期間のサイクル後に飽和し、再生して再利用できます。

主な用途

物理化学研究、照明および特殊ランプの開発と製造、リチウムイオン電池の研究と製造、アルカリ金属研究、触媒研究、レーザーおよびプラズマ溶接、医療およびバイオエンジニアリング、医薬品製造および包装プロセス、半導体産業、キレート化学研究、セラミック粉末研究、金属粉末研究、工業用高温真空ボックス処理技術。

主な特徴

インデックス：水、酸素< 0.1PPM

漏れ率： ≤0.001vol % h

ソレノイドバルブはモジュール設計を採用しており、グローブボックスの密閉性を効果的に確保し、交換が容易です。

トランジションキャビン扉のユニークなデザイン、軽量、開閉が容易、操作が簡単。

グローブボックスの外観は、さまざまなユーザーのニーズに対応できる複数のデザインがあります。

タッチスクリーン： さまざまな機能に簡単にアクセスできます。

循環： 閉ループガス循環、オイルフリー、真空フリー。

再生： 自動制御。

空気圧制御： 自動制御、作動空気圧は+/-15mbarの範囲内で設定できます。

ボックスクリーニング： 自動制御、乾燥操作が容易、ガス節約、溶剤操作に対して比較的安全。

フットスイッチ： ボックス内の空気圧はフットスイッチで調整できます。

データメモ: 自動記録システムデータ

アラーム機能： 再生、循環圧力、無効操作プロンプトアラームの機能があります。

複数のシーリング特許を取得しています。

実験室標準グローブボックス

1,実験室標準グローブボックスの構成

1.1 グローブボックスチャンバー

1.2 メインアンテチャンバー

1.3 GP20ガス浄化システム

1.4 ミニアンテチャンバー

2、ボックス

2.1 ボックススペースサイズ：1 2 0 0mm（長さ）x 900mm（高さ）x 750mm（底幅）。

2.2 グローブ開口部：直径220mm、硬質アルミニウム合金製で、有機雰囲気腐食に強い。

2.3 手袋：アメリカブランド、モデル8B1532、手袋直径8インチ、厚さ0.4mm、ブチルゴム素材、耐食性、耐老化性、およびある程度の耐高温性。

2.4 フロントビューウィンドウ：傾斜した操作面と取り外し可能な8mm安全強化ガラスフロントウィンドウを備えており、耐摩耗性、耐食性があり、光線透過率が良好です。シーリングリングは3/8インチ厚のOMEGAシーリングリングを採用しています。

2.5 ボックス圧力範囲：使用中に一定の正圧と負圧（-12mbar -12mbar）を維持できます。一定の圧力を超えると、システムは自動的に保護します。

2.6  照明：反射防止省エネ照明を装備しており、光は柔らかいです。

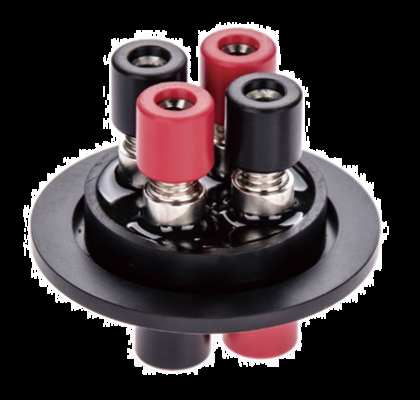

2.7 ボックス内の内部電源：1セットの接着剤充填電源配線ボードがボックス内にプリインストールされています（電源：電圧220V-50Hz 1相、電源10A）。

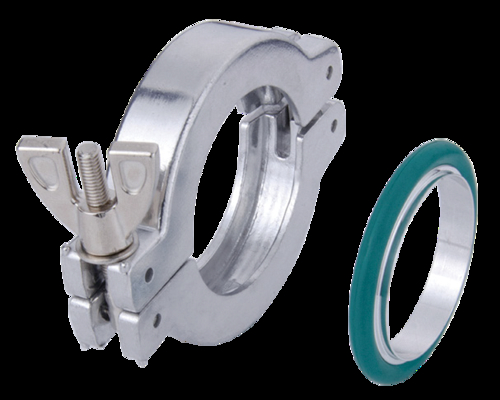

2.8 バックアップインターフェース：ボックスには、液体、ガス、信号などに簡単にアクセスできるように、複数の標準KF-40インターフェースが装備されています。

2.9 棚：ボックス内には3層の棚があります。

2.10 ボックスブラケット：キャスターを含み、高さは950mmです。キャスターには、レベリング、移動、固定などの機能があります。

2.11 低漏れ率：特許取得済みのシーリング技術を採用しており、ボックスの漏れ率は0.001 Vol%/h未満です。

3、トランジションキャビン

3.1 形状：円筒形（304ステンレス鋼）、大型コンパートメントとグローブボックスの間にフランジ接続があります。

3.2 大型トランジションチャンバー：直径360mm、長さ600mmで、吸引と補充プロセスに自動バルブ制御を採用しています。吸引と補充サイクルの数を設定して、吸引と補充操作を自動的に実行し、操作待ち時間を節約できます。

3.3 小型トランジションキャビン：直径150mm x 300mmで、小型トランジションキャビンは手動バルブで空気の抽出と補充を制御します。

3.4 トランジションコンパートメントトレイ：大型トランジションコンパートメントには、自由に移動できる拡張研磨トレイが装備されています。小型トランジション倉庫には可動スライドディスクが装備されています。

3.5 真空度：≤ -0.1MPa（すべて真空ストリップ表示付き）。圧力計はドイツのWikaから選択されています。

4、循環浄化制御システム

4.1 制御システム

4.1.1 方法：自己診断、電源オフおよび自己起動特性を含み、圧力制御および適応機能を備えています。自動制御、サイクル制御、パスワード保護、真空チャンバー制御がLCDに表示されます。制御ユニットはドイツのシーメンスPLCタッチスクリーンを採用しており、操作メニューは中国語/英語で選択できます。

4.1.2 ボックス圧力制御：ボックス圧力はタッチスクリーンを介して一定の圧力範囲内で制御でき、システムはこの範囲内でボックス圧力を自動的にバランスさせます。

4.1.3 フットペダル：いつでもグローブボックスボックスの圧力をより正確に制御し、ボックス圧力への空気のポンピングと補充の操作を実現し、ユーザーにとってより快適な実験を容易にします。

4.2 循環浄化システム

4.2.1 制御：水と酸素を制御<1ppm、精度0.01ppm。

4.2.2 調整装置：PLCタッチ調整（排気、浄化、再生、加熱）のプロセス全体で、手動監視は必要ありません。

4.2.3 作動ガス：N2またはAr（ガス循環）、純度要件99.999％。

4.2.4 循環ファン：高速可変周波数ファン、流量0〜100m3/h調整可能、ドイツのシーメンスマイクロプロセッサで制御、高圧試験を受け、漏れのないステンレス鋼装置内に設置。

4.2.5 ダブル浄化カラム：各カラムには、65リットルの酸素を除去できるドイツBASF高効率銅触媒脱酸素材料5キログラム、2.2キログラムの水を除去できる米国UOPの高効率分子ふるい脱水材料5キログラムが含まれています。

4.2.6 浄化バルブブロック：Burkert、ドイツ、全自動電動バルブ、モジュール設計、より簡潔で、便利なメンテナンス。

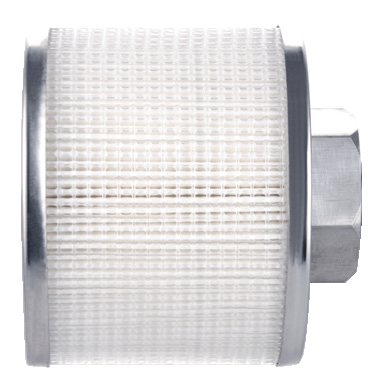

4.2.7 フィルター：HEPA規格に準拠した0.3ミクロンの開口部フィルターの高効率フィルター。

4.3 再生システム

4.3.1 再生システム：システムの再利用、活性化、吸着容量の回復に使用されます。再生には、N2/H2またはAr/H2 2の混合ガス1本が必要です。H2は5〜10％を占めます。

4.4 表示システム

4.4.1 表示システム：制御ユニットはドイツのシーメンスPLCタッチスクリーンを採用しており、操作インターフェースメニューは中国語と英語を切り替えることができます。表示インターフェースは機能が豊富で、操作が簡単で、理解しやすく、データエクスポート機能をサポートしています。

5、真空ポンプ

5.1 真空ポンプは、英国のEdwards RV12真空ポンプを採用しており、流量は12m ³/ hです。いつでも個別に制御できます。真空ポンプの自動シャットダウン時間はタッチスクリーンで設定でき、より合理的で、不要な電力消費を削減します。

6、溶剤ろ過システム

有機溶剤が浄化カラムに影響を与えたり、実験の相互汚染を防ぐために、有機溶剤吸着カラムは、一連のシステムを使用してグローブボックスの外部に統合されており、揮発性溶剤を効果的に除去できます。媒体は主に高品質で効率的な活性炭で、充填量は6 KGです。

7、水分計

7.1（1ユニット、英国Michel）範囲：0〜1000ppm、セラミックアルミナ感応部品を使用。この分析計は、安定性、耐食性、広い測定範囲、および高速応答速度を備えています。

8、酸素分析計

8.1（1ユニット、米国AVCRAY電気化学分析計）範囲0〜1000ppmで、電気化学燃料電池センサーの使用が必要で、正確なゼロ点があり、ドリフトが発生しにくい。ジルコニアセンサーが有機溶剤、電解質、その他の環境で損傷しやすく、不正確な検出が発生しやすい状況を回避します。

9、仕様 浄化グローブボックスの標準モデル
