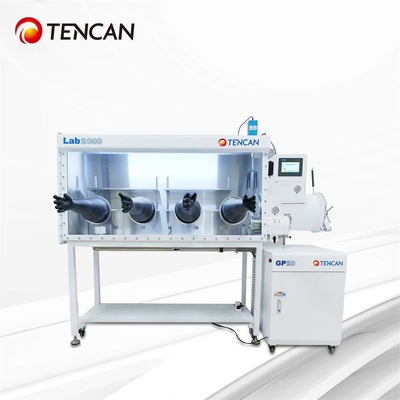

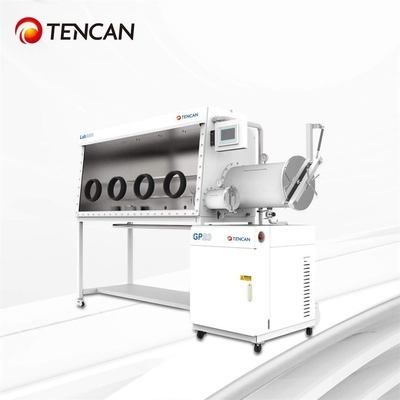

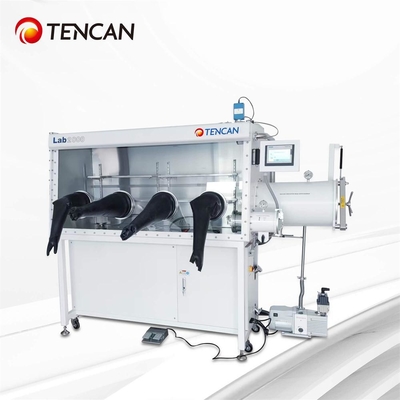

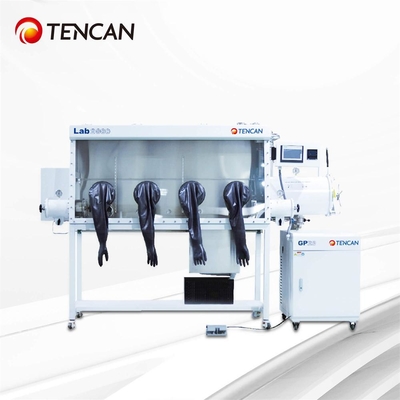

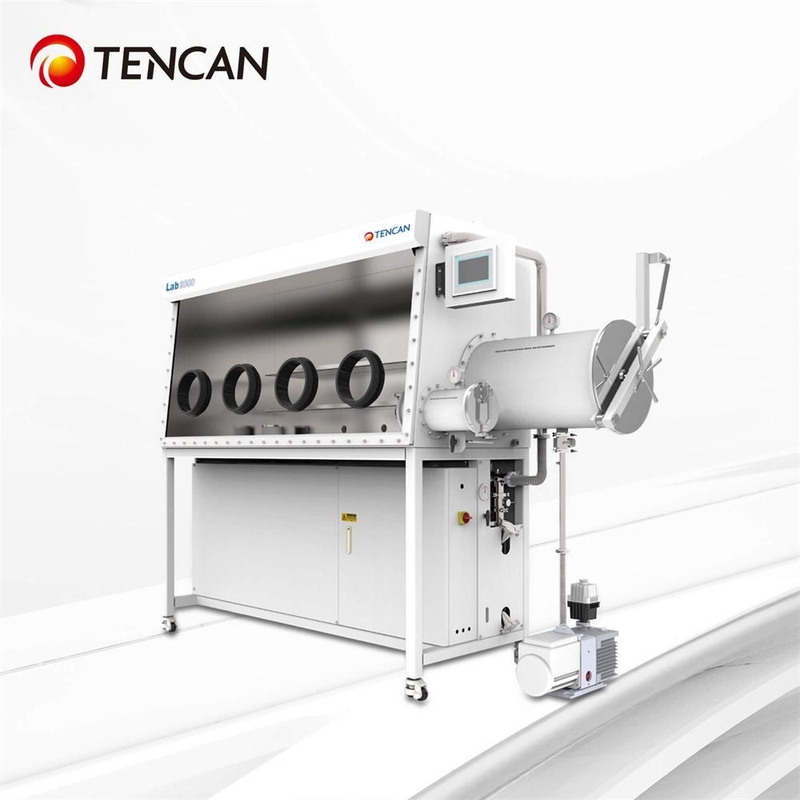

TENCAN GBP750S-4(1800) 研究室用浄化手袋箱

中国 TENCAN GBP750S-4(1800) 精製グローブ ボックス実験室用統合デザイン

簡単な紹介

長沙 Tencan グローブ ボックスは、水と酸素のない環境を提供する装置です。この装置は主にグローブボックス本体、移行室、循環浄化再生システム、制御システム、真空システム、表示システムなどで構成されています。また、特殊ランプ製造関連機器、レーザー機器、真空コーティング機器、真空オーブン、水酸素表示システム、煙塵濾過システム、溶剤濾過システム、溶剤精製システム、ガス精製システム、低温冷蔵庫などと統合することもできます。 Tencan グローブボックスは、美しくエレガントな外観、独特のスタイル、長時間連続稼働時間、安定性と信頼性、自動制御、簡単な操作、容易なメンテナンスでユーザーから高い信頼を得ています。

長沙天缶は長年の発展を経て、製品の研究開発、設計において実りある成果を上げ、豊富な知識を蓄積してきました。すべての工程で厳格な品質検査とテストが行​​われ、常に革新的な高品質の製品を提供しています。私たちは常に標準化、誠実さ、サービス、革新などの側面に焦点を当て、顧客のニーズに焦点を当て、顧客から与えられる信頼を企業のモチベーションに変え、顧客のために新しい革新的な体験を継続的に創造します。

精製グローブボックスは、チャンバー内を高純度の不活性ガスで満たし、循環させる一種の実験装置です。

O2、H2O、有機ガス、その他の物質をろ過します。真空グローブボックス、不活性ガスとも呼ばれます。

保護ボックスなど。主な機能は、O2、H2O、有機ガスを除去することです。リチウムイオン電池や材料、半導体、スーパーキャパシタ、特殊ランプ、レーザー溶接、ろう付け、材料合成、OLED、MOCVDなどのO2、H2O、塵のない超高純度環境で広く使用されているだけでなく、嫌気性細菌培養、細胞低酸素培養などの生物学的用途にも広く使用されています。

動作原理

グローブボックス内の作動ガスはチャンバーと精製カラムの間にあります (H2O と

O2吸着器）を設置し、PLCによる制御・監視のもと、配管、循環ブロワー等により密閉循環させます。作動ガスが精製カラムを循環すると、その水分と酸素が吸着されてチャンバーに戻されます。サイクル時間が経過するにつれて、チャンバー内の作動ガスの H2O および O2 含有量は徐々に減少し、最終的には 1 ppm 未満の指数に達します。精製カラムは一定期間のサイクル後に飽和し、再生して再利用できます。

主な用途

物理化学の研究、照明および特殊ランプの開発および製造、リチウムイオン電池の研究および製造、アルカリ金属の研究、触媒の研究、レーザーおよびプラズマ溶接、医療およびバイオエンジニアリング、生産および包装プロセス、半導体産業、キレート化学の研究、セラミック粉末の研究、金属粉末の研究、工業用高温真空ボックス加工技術。

主な特長

索引：水、酸素 < 0.1PPM

漏れ率:≤0.001vol%h

ソレノイドバルブはモジュール設計を採用しており、グローブボックスの密閉性を効果的に確保し、交換も簡単です。

トランジションキャビンのドアはユニークなデザインで、軽量で開けやすく、操作も簡単です。

グローブボックスの外観には、さまざまなユーザーのニーズを満たすことができる複数のデザインがあります。

タッチスクリーン：さまざまな機能に簡単にアクセスできます。

循環：閉ループのガス循環、オイルフリー、真空フリー。

再生：自動制御。

空気圧制御：自動制御により、作動空気圧は +/-15mbar の範囲内で設定できます。

ボックスのクリーニング:自動制御、乾燥操作が容易、ガスの節約、溶媒の操作に対して比較的安全です。

フットスイッチ：ボックス内の空気圧はフットスイッチで調整できます。

データメモ: 自動記録システムデータ

アラーム機能:再生機能、循環圧力機能、不正操作警告機能を備えています。

複数のシーリング特許を取得。

研究室用標準グローブボックス

1、研究室標準グローブボックスの構成

1.1 グローブボックスチャンバー

1.2 主前室

1.3 GP20 ガス精製システム

1.4 ミニ前室

2、ボックス

2.1 ボックススペースのサイズ: 1800mm (長さ) x 900mm (高さ) x 750mm (底幅)。

2.2 手袋の開口部: 直径 220 mm、硬質アルミニウム合金材料製、有機雰囲気腐食に耐性があります。

2.3 手袋: アメリカのブランド、モデル 8B1532、手袋の直径 8 インチ、厚さ 0.4 mm、ブチルゴム素材、耐食性、耐老化性、および一定の高温耐性。

2.4 フロントビューウィンドウ: 傾斜した操作面と取り外し可能な 8mm 安全強化ガラスフロントウィンドウを備え、耐摩耗性、耐腐食性があり、良好な光透過率を備えています。シーリングリングは3/8インチ厚のOMEGAシーリングリングを採用。

2.5 ボックス圧力範囲: 使用中に特定の正負の圧力 (-12 mbar -12 mbar) を維持できます。一定の圧力を超えると、システムが自動的に保護します。

2.6照明：反射防止省エネ照明を搭載しており、光は柔らかいです。

2.7 ボックス内の内部電源: 接着剤入り電源配線板 1 セットがボックス内にあらかじめ取り付けられています (電源: 電圧 220V-50Hz 1 相、電源 10A)。

2.8 バックアップ インターフェイス: このボックスには、液体、気体、信号などに簡単にアクセスできるように、複数の標準 KF-40 インターフェイスが装備されています。

2.9 棚: ボックス内には 3 層の棚があります。

2.10 ボックスブラケット: キャスター付き、高さ 950mm。キャスターには水平調整、移動、固定などの機能があります。

2.11 低漏れ率: 特許取得済みのシーリング技術を採用しており、ボックスの漏れ率は 0.001 Vol%/h 未満です。

3、トランジションキャビン

3.1 形状: 円筒形 (304 ステンレス鋼)、大きなコンパートメントとグローブ ボックスの間にフランジ接続があります。

3.2 大きな移行チャンバー:​​ 直径 360 mm、長さ 600 mm で、吸引および補充プロセスに自動バルブ制御を採用しています。吸引・補充の回数を設定することで、吸引・補充動作を自動で行い、動作待ち時間を短縮します。

3.3 小さな移行キャビン: 直径 150 mm x 300 mm の小さな移行キャビンは、空気の抽出と補充のために手動バルブによって制御されます。

3.4 トランジション コンパートメント トレイ: 大きなトランジション コンパートメントには、自由に移動可能な拡張ポリシング トレイが装備されています。小型トランジション倉庫には可動式スライドディスクを装備。

3.5 真空度: ≤ -0.1MPa (すべて真空ストリップ表示付き)。圧力計はドイツWika社製を採用。

4、循環浄化制御システム

4.1 制御システム

4.1.1 方法: 自己診断、電源オフおよびセルフスタート特性、圧力制御および適応機能を含みます。自動制御、サイクル制御、パスワード保護、真空チャンバー制御をLCDに表示します。コントロールユニットにはドイツ製PLCタッチスクリーンを採用し、操作メニューは中国語/英語から選択可能です。

4.1.2 ボックス圧力制御: ボックス圧力はタッチ スクリーンを通じて特定の圧力範囲内で制御でき、システムはこの範囲内でボックス圧力のバランスを自動的にとります。

4.1.3 フットペダル：いつでもグローブボックスボックスの圧力をより正確に制御でき、ボックス圧力まで空気を注入および補充する操作を実現し、ユーザーにとってより快適な実験を促進します。

4.2 循環浄化システム

4.2.1 制御: 水と酸素を 0.01ppm の精度で 1ppm 以内に制御します。

4.2.2 調整装置: PLC タッチ調整の全プロセス (真空、浄化、再生、加熱) は手動監視を必要としません。

4.2.3 作動ガス: N2 または Ar (ガス循環)、純度要件は 99.999%。

4.2.4 循環ファン: 高速可変周波数ファン、流量 0 ～ 100m3/h に調整可能、ドイツ製のマイクロプロセッサによって制御され、高圧試験を受け漏れのないステンレス鋼の装置内に取り付けられています。

4.2.5 二重精製カラム: 各カラムには、65 リットルの酸素を除去できるドイツ BASF の高効率銅触媒脱酸素材料 5 キログラムと、2.2 キログラムの水を除去できる米国 UOP 製の高効率モレキュラーシーブ水分除去材料 5 キログラムが含まれています。

4.2.6 浄化バルブブロック: Burkert、ドイツ、全自動電動バルブ、モジュラー設計、より簡潔で便利なメンテナンス。

4.2.7 フィルター: HEPA 規格に準拠した 0.3 ミクロンの開口フィルターを備えた高性能フィルター。

4.3 回生システム

4.3.1 再生システム: 再利用のためにシステムを精製し、活性化し、吸着能力を回復するために使用されます。再生には N2/H2 または Ar/H2 2 の混合ガスのボトルが必要です。H2 は 5 ～ 10% を占めます。

4.4 表示システム

4.4.1 表示システム: 制御ユニットはドイツの PLC タッチ スクリーンを採用し、操作インターフェイス メニューは中国語と英語の間で切り替えることができます。表示インターフェースは機能が豊富で、操作が簡単で分かりやすく、データエクスポート機能もサポートしています。

5、真空ポンプ

5.1 真空ポンプは英国の Edwards RV12 真空ポンプを採用し、流量は 12m 3/h です。そして、いつでも独立して制御できます。真空ポンプの自動停止時間はタッチスクリーンで設定でき、より合理的で無駄な電力消費を削減します。

6、溶剤濾過システム

精製カラムへの有機溶媒の影響や実験の相互汚染を防ぐため、有機溶媒吸着カラムはシリーズシステムを使用してグローブボックスの外側に組み込まれており、揮発性溶媒を効果的に除去できます。媒体には高品質で効率的な活性炭が主に使用されており、充填量は 6 KG です。

7、水分析計

7.1 (1 ユニット、英国ミッシェル) 範囲: 0 ～ 1000ppm、セラミック アルミナの影響を受けやすいコンポーネントを使用。この分析装置は、優れた安定性、耐食性、広い測定範囲、速い応答速度を備えています。

8、酸素分析計

8.1 (1 ユニット、米国 AVCRAY 電気化学分析装置) 範囲は 0 ～ 1000 ppm、電気化学燃料電池センサーの使用、正確なゼロ点が必要で、ドリフトしにくい。有機溶媒、電解質、その他の環境においてジルコニアセンサーが損傷しやすく、検出が不正確になる状況を回避します。

9、仕様浄化グローブボックス標準モデルの説明
