詳細情報 |
|||
製品名: | 浄化システム 手袋箱 | 型番: | GBP750S-2 ((1200) |
---|---|---|---|
水分含有量: | 1ppm未満 | 酸素: | "-3000pa~+3000pa |
漏れ率: | 0.05 Vol %/h未満 | 圧力 に 耐える: | "-3000pa~+3000pa |
操作側: | 単面 | 浄化柱: | 購入者の選択でシングルまたはダブル |
ハイライト: | TENCAN GBP750S-2 グローブボックス,検査用手袋箱 酸素除去,1200mm 慣性ガスの手袋箱 |
製品の説明

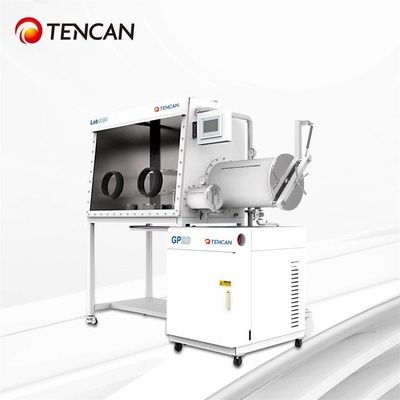

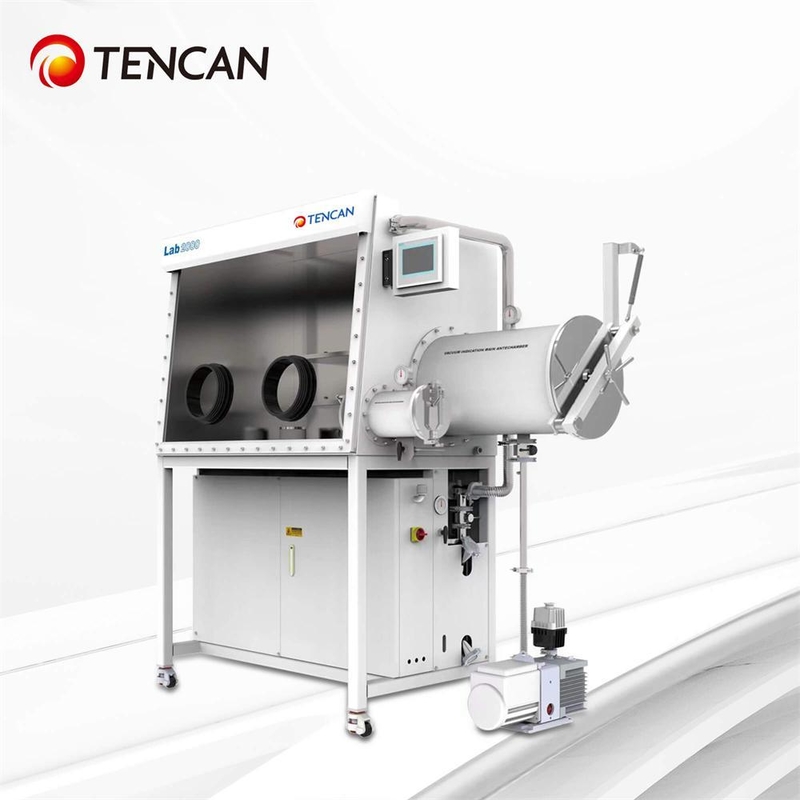

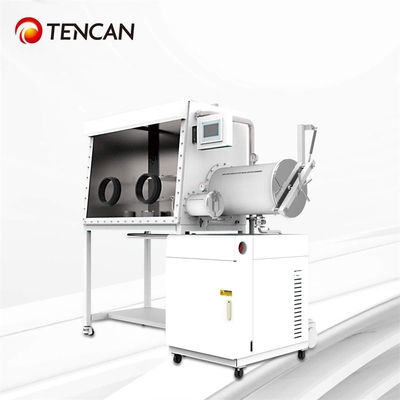

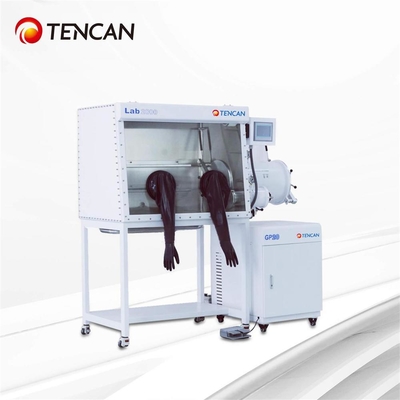

中国TENCAN GBP750S-2(1200) 研究室用酸素・水分除去精製グローブボックス 片側
概要
長沙Tencanグローブボックスは、水と酸素のない環境を提供する装置です。この装置は主に、グローブボックス本体、トランジションチャンバー、循環精製再生システム、制御システム、真空システム、表示システムなどで構成されています。また、特殊ランプ製造関連機器、レーザー機器、真空蒸着装置、真空オーブン、水酸素表示システム、煙塵ろ過システム、溶剤ろ過システム、溶剤精製システム、ガス精製システム、低温冷蔵庫などと統合することも可能です。Tencanグローブボックスは、美しくエレガントな外観、独特のスタイル、長時間の連続運転、安定性と信頼性、自動制御、簡単な操作、容易なメンテナンス性を備えており、ユーザーから高い信頼を得ています。
長年の開発を経て、長沙Tencanは製品の研究開発、設計において実りある成果を上げ、豊富な知識を蓄積してきました。すべてのステップは厳格な品質検査と試験を経ており、常に革新的で高品質な製品を提供しています。私たちは常に、標準化、誠実さ、サービス、イノベーションなどに焦点を当て、お客様のニーズに焦点を当て、お客様からいただいた信頼を企業のモチベーションに変え、お客様に常に新しい革新的な体験を提供していきます。
精製グローブボックスは、チャンバーに高純度の不活性ガスを充填し、循環させる一種の実験装置です。
O2、H2O、有機ガスなどの物質をろ過します。真空グローブボックス、不活性ガスとも呼ばれます。
保護ボックスなど。主な機能は、O2、H2O、有機ガスを除去することです。リチウムイオン電池や材料、半導体、スーパーキャパシタ、特殊ランプ、レーザー溶接、ろう付け、材料合成、OLED、MOCVDなど、O2、H2O、粉塵のない超クリーンな環境で広く使用されていますが、嫌気性細菌培養、細胞低酸素培養などの生物学的用途にも使用されています。
動作原理
グローブボックス内の作動ガスは、チャンバーと精製カラム(H2Oと
O2吸着剤)の間で、PLCの制御と監視下でパイプ、循環ブロワーなどを介して閉鎖的に循環します。作動ガスが精製カラムを通過すると、その水分と酸素が吸着され、チャンバーに戻されます。サイクル時間が経過すると、チャンバー内の作動ガスのH2OとO2の含有量は徐々に減少し、最終的には1ppm未満の指標に達します。精製カラムは一定期間のサイクル後に飽和し、再生して再利用できます。
主な用途
物理化学研究、照明および特殊ランプの開発と製造、リチウムイオン電池の研究と製造、
アルカリ金属研究、触媒研究、レーザーおよびプラズマ溶接、医療およびバイオエンジニアリング、医薬品の製造および包装
プロセス、半導体産業、キレート化学研究、セラミック粉末研究、金属粉末研究、工業用高
温真空ボックス処理技術。
主な特徴
指標:水分、酸素< 0.1PPM
漏れ率: ≤0.001vol % h
ソレノイドバルブはモジュール設計を採用しており、グローブボックスの密閉性を効果的に確保し、交換が容易です。
トランジションキャビン扉のユニークな設計、軽量、開閉が容易、操作が簡単。
グローブボックスの外観は、さまざまなユーザーのニーズに対応できる複数のデザインがあります。
タッチスクリーン: さまざまな機能に簡単にアクセスできます。
循環: 閉ループガス循環、オイルフリー、真空フリー。
再生: 自動制御。
空気圧制御: 自動制御、作動空気圧は+/-15mbarの範囲内で設定できます。
ボックスクリーニング: 自動制御、乾燥操作が容易、ガス節約、溶剤操作に対して比較的安全。
フットスイッチ: ボックス内の空気圧はフットスイッチで調整できます。
データメモ: 自動記録システムデータ
アラーム機能: 再生、循環圧力、無効操作プロンプトアラームの機能があります。
複数のシール特許を取得しています。
実験室標準グローブボックス
1,実験室標準グローブボックスの構成
1.1 グローブボックスチャンバー
材質 | ステンレス鋼1.4301(SUSタイプ304)、厚さ3mm |
フロントウィンドウ | 8mm厚の安全強化ガラスまたは10mm厚のポリカーボネート(オプション) |
グローブポート | 硬質アルミニウム合金またはダイセル(オプション)、口径220mm、Oリングシール |
手袋 | ブチルゴム、厚さ0.4mmまたは0.8mm(オプション)、直径8インチ |
フィルター | 各出口と入口に1つのフィルター、仕様<0.3μm |
照明 | LEDライトはフロントウィンドウ上部の煙突の内側 |
漏れ率 | ≤0.001VOL%/h |
ラック | 内蔵の2層調整可能ラック |
インターフェース | 複数のKF40バックアップインターフェース |
1.2 メインアンテチャンバー
チャンバー | サイズ | 直径360mm、長さ600mm (オプション直径390mm) |
チャンバー | 材質 | 304ステンレス鋼 |
チャンバー | 表面 | 線引き内面、塗装 外面 |
付属品 | トレイ | ステンレス鋼ミラー加工、スライドトレイ |
付属品 | チャンバードア | 両開きドア、陽極酸化アルミニウム、ブースター構造付き |
付属品 | 圧力計 | Wika真空油圧計またはデジタル表示 |
制御 | 操作 | PLC制御または手動操作 |
1.3 GP20ガス精製システム
再生 | シーメンスPLC自動制御再生プロセス、水と酸素を効果的に除去、シングル/ダブル精製カラムオプション。 |
制御システム | シーメンスマイクロプロセッサを使用し、ユーザーフレンドリーな ヒューマンマシンインターフェースを搭載。 |
精製カラム | 精製材料:銅触媒:7kgs、分子ふるい:8kgs。 精製能力:脱酸素:80L、脱水2.5kgs シングル/ダブル精製カラムオプション |
真空ポンプ | ロータリーベーンポンプ、オイルミストフィルター、オイルサーキュレーター、自動ガスバラスト制御を搭載:12m³/h(7cfm) 真空度< 2x10-3mbar ドライポンプ(オプション) |
循環ユニット | オイルフリー高速インバーターブロワー、オイルフリー、送風能力0〜100 m³/h |
バルブ | KF40高真空バッフルバルブ、統合されたドイツBurkertソレノイドバルブモジュール |
漏れ率 | ≤0.001VOL%/h |
1.4 ミニアンテチャンバー
ミニチャンバー | サイズ | 直径150mm、長さ330mm |
ミニチャンバー | 材質 | 304ステンレス鋼 |
ミニチャンバー | 表面 | 線引き内面、塗装外面 |
付属品 | トレイ | ステンレス鋼ミラー加工(オプション付属品) |
付属品 | チャンバードア | 両開きドア、陽極酸化アルミニウム、ブースター構造付き |
付属品 | 圧力計 | Wika真空油圧計またはデジタル表示 |
制御 | 操作 | PLC制御または手動操作 |
2、ボックス

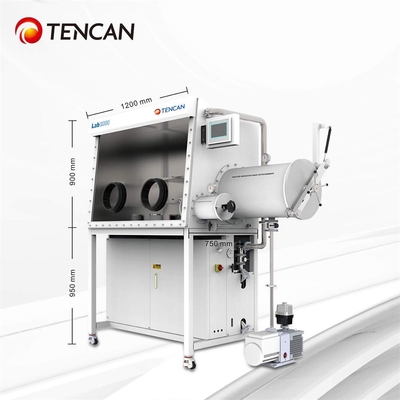

2.1 ボックススペースサイズ:1200mm(長さ)x 900mm(高さ)x 750mm(底幅)。
2.2 グローブ開口部:直径220mm、硬質アルミニウム合金製で、有機雰囲気腐食に強い。
2.3 手袋:アメリカブランド、モデル8B1532、手袋直径8インチ、厚さ0.4mm、ブチルゴム素材、耐食性、耐老化性、およびある程度の耐高温性。
2.4 正面表示窓:傾斜した操作面と取り外し可能な8mm安全強化ガラスのフロントウィンドウを備えており、耐摩耗性、耐食性があり、光線透過率が良好です。シーリングリングは3/8インチ厚のOMEGAシーリングリングを採用しています。
2.5 ボックス圧力範囲:使用中に一定の正圧と負圧(-12mbar -12mbar)を維持できます。一定の圧力を超えると、システムは自動的に保護します。
2.6 照明:反射防止省エネ照明を装備しており、光は柔らかいです。
2.7 ボックス内の内部電源:1セットの接着剤充填電源配線ボードがボックス内にプリインストールされています(電源:電圧220V-50Hz 1相、電源10A)。
2.8 バックアップインターフェース:ボックスには、液体、ガス、信号などに簡単にアクセスできるように、複数の標準KF-40インターフェースが装備されています。
2.9 棚:ボックス内には3層の棚があります。
2.10 ボックスブラケット:キャスターを含み、高さは950mmです。キャスターには、レベリング、移動、固定などの機能があります。
2.11 低漏れ率:特許取得済みのシーリング技術を採用しており、ボックスの漏れ率は0.001 Vol%/h未満です。
3、トランジションキャビン
3.1 形状:円筒形(304ステンレス鋼)、大型コンパートメントとグローブボックスの間にフランジ接続があります。
3.2 大型トランジションチャンバー:直径360mm、長さ600mmで、吸引と補充プロセスに自動バルブ制御を採用しています。吸引と補充サイクルの数を設定して、吸引と補充操作を自動的に実行し、操作待ち時間を節約できます。
3.3 小型トランジションキャビン:直径150mm x 300mmで、小型トランジションキャビンは手動バルブで空気の抽出と補充を制御します。
3.4 トランジションコンパートメントトレイ:大型トランジションコンパートメントには、自由に移動できる拡張研磨トレイが装備されています。小型トランジション倉庫には可動スライドディスクが装備されています。
3.5 真空度:≤ -0.1MPa(すべて真空ストリップ表示付き)。圧力計はドイツのWikaから選択されています。
4、循環精製制御システム
4.1 制御システム
4.1.1 方法:自己診断、電源オフおよび自己起動特性を含み、圧力制御および適応機能を備えています。自動制御、サイクル制御、パスワード保護、真空チャンバー制御がLCDに表示されます。制御ユニットはドイツのシーメンスPLCタッチスクリーンを採用しており、操作メニューは中国語/英語で選択できます。
4.1.2 ボックス圧力制御:ボックス圧力は、タッチスクリーンを介して一定の圧力範囲内で制御でき、システムはこの範囲内でボックス圧力を自動的にバランスさせます。
4.1.3 フットペダル:いつでもグローブボックスボックスの圧力をより正確に制御し、ボックス圧力への空気のポンピングと補充の操作を実現し、ユーザーにとってより快適な実験を容易にします。
4.2 循環精製システム
4.2.1 制御:水と酸素を制御<1ppm、精度0.01ppm。
4.2.2 調整装置:PLCタッチ調整(排気、精製、再生、加熱)のプロセス全体で、手動監視は必要ありません。
4.2.3 作動ガス:N2またはAr(ガス循環)、純度要件は99.999%です。
4.2.4 循環ファン:高速可変周波数ファン、0〜100m3/hの調整可能な流量、ドイツのシーメンスマイクロプロセッサで制御され、高圧試験を受け、漏れのないステンレス鋼デバイス内に設置されています。
4.2.5 ダブル精製カラム:各カラムには、65リットルの酸素を除去できる5キログラムのドイツBASF高効率銅触媒脱酸素材料、2.2キログラムの水を除去できる5キログラムの高効率分子ふるい脱水材料(米国UOP製)が含まれています。
4.2.6 精製バルブブロック:ドイツBurkert、全自動電動操作バルブ、モジュール設計、より簡潔で、便利なメンテナンス。
4.2.7 フィルター:HEPA規格に準拠した0.3ミクロンの開口部フィルターを備えた高効率フィルター。
4.3 再生システム
4.3.1 再生システム:再利用のためにシステムを精製し、活性化し、吸着能力を回復するために使用されます。再生には、N2/H2またはAr/H2 2の混合ガス1本が必要です。H2は5〜10%を占めます。
4.4 表示システム
4.4.1 表示システム:制御ユニットはドイツのシーメンスPLCタッチスクリーンを採用しており、操作インターフェースメニューは中国語と英語を切り替えることができます。表示インターフェースは機能が豊富で、操作が簡単で、理解しやすく、データエクスポート機能をサポートしています。
5、真空ポンプ
5.1 真空ポンプは、英国のEdwards RV12真空ポンプを採用しており、流量は12m ³/ hです。いつでも個別に制御できます。真空ポンプの自動シャットダウン時間はタッチスクリーンで設定でき、より合理的で、不要な電力消費を削減します。
6、溶剤ろ過システム
有機溶剤が精製カラムに影響を与えたり、実験の相互汚染を防ぐために、有機溶剤吸着カラムは、一連のシステムを使用してグローブボックスの外部に統合されており、揮発性溶剤を効果的に除去できます。媒体は主に高品質で効率的な活性炭で、充填量は6 KGです。
7、水分計
7.1(1ユニット、英国Michel)範囲:0〜1000ppm、セラミックアルミナ感応コンポーネントを使用。この分析計は、安定性、耐食性、広い測定範囲、および高速応答速度に優れています。
8、酸素分析計
8.1(1ユニット、米国AVCRAY電気化学分析計)範囲0〜1000ppmで、電気化学燃料電池センサーの使用が必要で、正確なゼロ点があり、ドリフトしにくいです。ジルコニアセンサーが有機溶剤、電解質、その他の環境で損傷しやすく、不正確な検出になりやすい状況を回避します。
9、仕様 精製グローブボックスの標準モデル
項目 | 仕様 | 説明 | モデル | 電源 |
チャンバー 寸法 (mm) |
概要 寸法 |
精製 カラム |
トランジットキャビン | 測定 (CBM) |
正味重量 (KGS) |
|
1 | 1200*750 |
精製グローブボックス (2グローブポート/片側) |
GBP750S-2 (1200) |
220V-50Hz 1相 |
1200*750*900 | 2000*1000*1950 | シングル | 1スモール 1ビッグ |
0.8 | 400 | |
2 | 1500*750 | 精製グローブボックス (3グローブポート/片側) |
GBP750S-3 (1500) |
220V-50Hz 1相 |
1500*750*900 | 2300*1000*1950 | シングル | 1スモール 1ビッグ |
1 | 450 | |
3 | 1800*750 | 精製グローブボックス (4グローブポート/両側) |
GBP750S-4 (1800) |
220V-50Hz 1相 |
1800*750*900 | 2600*1000*1950 | シングル | 1スモール 1ビッグ |
1.2 | 500 | |
4 | 2400*750 | 精製グローブボックス (4グローブポート/片側) |
GBP750S-4 (2400) |
220V-50Hz 1相 |
2400*8750*900 | 3200*1000*1950 | シングル | 1スモール 1ビッグ |
1.6 | 630 | |
5 | 1200*1000 | 精製グローブボックス (4グローブポート/両側) |
GBP1000D-4 (1200) |
220V-50Hz 1相 |
1200*1000*900 | 2000*1200*1950 | シングル | 1スモール 1ビッグ |
1.1 | 500 |
