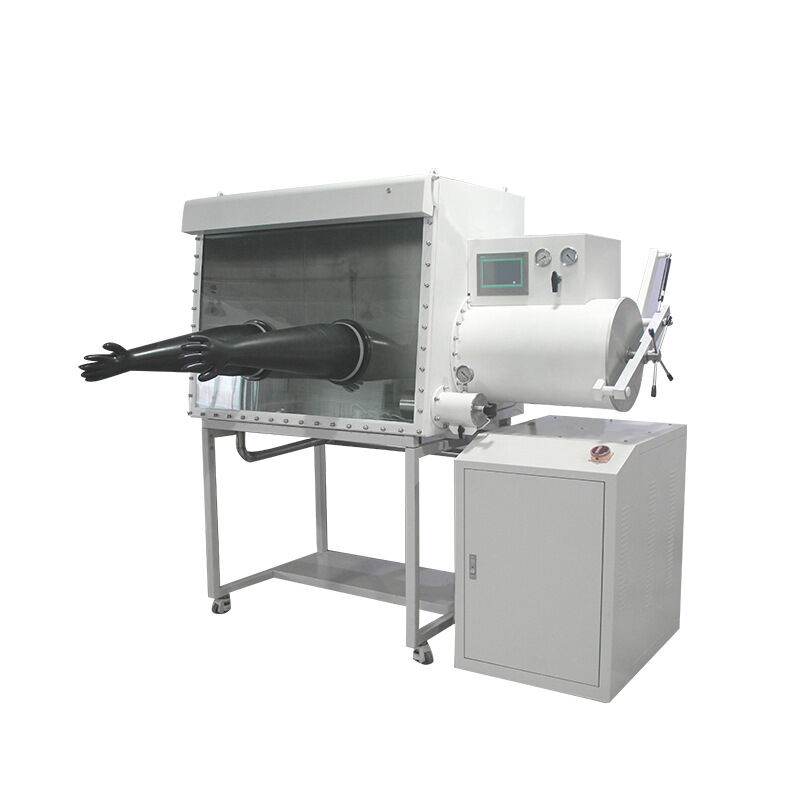

Changsha Tencan 製 Lab Standard Purification GBP1000D-4 1200 不活性ガスグローブボックス、両面作業ポジション

製品概要

Changsha Tencan の Purification Glove Box は、水分と酸素レベルを最小限に抑えた高度に制御された作業環境を作り出し、空気感受性材料の取り扱いに適しています。このシステムは、密閉されたメインチャンバー、前室、ガス精製モジュール、デジタルコントロールパネル、真空コンポーネント、リアルタイムモニタリングシステムを統合しています。また、レーザーシステム、真空蒸着ユニット、乾燥室、環境分析装置、排気処理モジュールなどの補助実験装置と連携して、煙や揮発性物質に対応するように構成することもできます。

ユーザーフレンドリーなレイアウトと最新の工業デザインで設計された Tencan グローブボックスは、長期間にわたる安定した性能を提供します。自動運転、簡素化されたメンテナンス、信頼性の高い機能性により、科学研究と生産ワークフローの両方において信頼できるソリューションとなっています。

技術開発

研究開発への継続的な投資により、Changsha Tencan はエンジニアリング設計と技術革新において強力な強みを築いてきました。製造サイクルのすべてのステップは、高品質で精密に製造された製品の一貫した出力を確保するために、厳格な品質管理を受けています。標準化されたプロセスと顧客中心の原則を堅持し、ユーザーからのフィードバックを継続的な最適化に変換し、研究室や産業環境の絶え間なく変化する要求に対応する、改良されたグローブボックスシステムを継続的に提供しています。

GBP1000D-4

Purification Glove Box は、密閉されたチャンバー内に高純度の不活性ガスを継続的に循環させることにより、超クリーンで酸素を含まず、水分を含まない環境を維持するように設計された特殊な実験システムです。不活性雰囲気グローブボックスまたはガス保護ワークステーションとも呼ばれ、O₂、H₂O、および有機汚染物質を効果的に除去します。この装置は、リチウム電池の開発、先進材料工学、半導体製造、スーパーキャパシタの研究、精密照明、溶接技術、OLED および MOCVD プロセスなど、厳密に管理された条件を必要とする研究分野に不可欠です。また、嫌気性微生物培養や低酸素細胞培養など、生物科学にも適用できます。

動作原理

グローブボックスは、メインチャンバーと、水分と酸素を除去するための高性能吸着剤が充填された精製カラムを接続する完全に密閉されたガス循環ループを使用します。PLC の監視下で、システムは作動ガスをパイプラインと循環ブロワーを介して駆動し、精製材料を繰り返し通過させます。各サイクルで不純物がトラップされ、精製ガスがチャンバーに再進入します。時間の経過とともに、H₂O と O₂ の内部レベルは 1 ppm 未満に低下します。精製材料が長期間の使用後に飽和すると、完全な性能を回復し、長期的な運転を継続するために再生できます。

主な用途

• 基礎的な物理的および化学的実験

• 特殊照明の製造と研究

• リチウム電池の試作と製造

• アルカリ金属および高反応性金属の研究

• 触媒開発

• 精密溶接技術（レーザー、プラズマ、ろう付け）

• 医療および生物工学研究

• 医薬品の包装と製剤

• 半導体製造プロセス

• キレート化学

• セラミックおよび金属粉末の調査

• 高温真空条件を必要とする工業プロセス

  技術仕様と機能

• 雰囲気制御: 極めて低い酸素と水分レベルを達成（<0.1 ppm)

• 気密構造: 全体的な漏れ率 ≤0.001% 体積/時間

• バルブ構成: 信頼性の高いシールと容易なサービスのためのモジュール式ソレノイドバルブシステム

• 転送システム: 材料の効率的なローディングのための軽量でスムーズに動作する前室ドア

• 外観バリアント: さまざまなラボスタイルに適した複数のシェルと外観オプション

• ユーザーインターフェース: シンプルで直感的なタッチスクリーンコントロールパネル

• ガス循環: 安定した動作のためのオイルフリー、真空フリーのクローズドループシステム

• 再生: 精製材料の完全自動再生サイクル

• 圧力制御: 調整可能な ±15 mbar の動作範囲での自動圧力バランス

• チャンバーパージ: 高速乾燥と溶剤安全換気のための迅速な自動パージ

• フットペダル: ハンズフリーでの内部圧力調整に便利

• データ記録: 継続的なシステムデータロギングと保存

• アラームメカニズム: 圧力、再生、および動作異常に関する完全な監視とアラート

• シーリング技術: 長期的な安定性のための多層特許取得済みのシーリング構造

  主な利点

• 敏感な材料を取り扱うための高精度な環境制御

• モジュール構造により、システムの信頼性とメンテナンスの利便性が向上

• スマートオートメーションにより、手作業が軽減され、操作が簡素化されます

• 特殊なアプリケーションのニーズに合わせて構成可能なシステムアーキテクチャ

• 独自のシーリング設計により、長期的な気密性能が保証されます

Laboratory Standard Glove Box

1,Laboratory Standard Glove Box の構成

1.1 グローブボックスチャンバー

1.2 メイン前室

1.3 GP20 ガス精製システム

1.4 ミニ前室

2. メインチャンバー

2.1 内寸
使用可能な作業スペース：1200 mm (L) × 900 mm (H) × 750 mm (W 底面) 電気化学センサーは、溶剤環境におけるジルコニアセンサーの不安定性の問題を回避します。

2.2 グローブポート
2 つの Ø220 mm グローブリングは、耐腐食性の硬質アルミニウム合金製で、有機処理環境に適しています。

2.3 グローブ
輸入 ブチルゴムグローブ, モデル 8B1532 (USA)。
直径 8 インチ, 厚さ 0.4 mm, 化学薬品、経年劣化、適度な熱に対する優れた耐性を提供します。

2.4 観察窓
前方傾斜操作パネル、8 mm 取り外し可能強化安全ガラス 電気化学センサーは、溶剤環境におけるジルコニアセンサーの不安定性の問題を回避します。
高透明度、耐摩耗性、耐腐食性。
3/8" OMEGA ガスケット 電気化学センサーは、溶剤環境におけるジルコニアセンサーの不安定性の問題を回避します。

2.5 動作圧力範囲
安定した正圧または負圧を維持 –12 mbar から +12 mbar 電気化学センサーは、溶剤環境におけるジルコニアセンサーの不安定性の問題を回避します。
圧力が安全範囲を超えると自動保護が作動します。

2.6 照明
内蔵の防眩、省エネ照明、柔らかく快適な照明。

2.7 内部電源
プリインストールされた密閉型電源インターフェースボード。
入力：AC 220V、50Hz、単相、10A 電気化学センサーは、溶剤環境におけるジルコニアセンサーの不安定性の問題を回避します。

2.8 ユーティリティポート
複数の KF-40 ユニバーサルインターフェース ガス、液体、信号接続用。

2.9 棚
3 つの内部調整可能な棚が提供されています。

2.10 サポートフレーム
キャビネットスタンドの高さ 950 mm キャスターホイールにより、レベリング、移動、ロックが可能。

2.11 気密性能
独自のシーリング構造により、漏れ率が <0.001 vol%/hr 電気化学センサーは、溶剤環境におけるジルコニアセンサーの不安定性の問題を回避します。

3. 転送チャンバー

3.1 構造
フランジ取り付け接続を備えた円筒形 304 ステンレス鋼構造。

3.2 大前室
直径 360 mm, 長さ 600 mm 電気化学センサーは、溶剤環境におけるジルコニアセンサーの不安定性の問題を回避します。
真空/パージサイクルの自動バルブ操作が特徴です。
プログラム可能なサイクルにより、オペレーターの待ち時間を最小限に抑えます。

3.3 小前室
直径 150 mm, 長さ 300 mm, 手動で空気の抽出と補充を制御。

3.4 内部トレイ
大型チャンバー：研磨されたスライドトレイ、拡張可能な動き。
小型チャンバー：可動スライドプラットフォームが含まれています。

3.5 真空レベル
≤ –0.1 MPa を達成、ドイツ製 WIKA 真空計を装備。

4. 循環および精製制御システム

4.1 制御システム

4.1.1 操作とインターフェース
自動診断、自動再起動、インテリジェント圧力調整、適応制御が特徴です。
循環、真空、再生を含むすべての機能は、 多言語インターフェース、直感的なメニュー、 (中国語/英語切り替え可能) を介して管理されます。

4.1.2 圧力管理
タッチスクリーン制御の圧力、設定された制限内での自動バランス。

4.1.3 フットペダル
作業を中断することなく、実験中に微調整できます。

4.2 精製循環

4.2.1 雰囲気精度
<1 ppm H₂O および O₂ を維持、0.01 ppm の検出精度。

4.2.2 自動制御
PLC 駆動の排気、循環、加熱、再生—手動での監視は不要です。

4.2.3 作動ガス
窒素またはアルゴン（99.999% の純度 が必要）。

4.2.4 循環ファン
可変周波数高速ファン（0–100 m³/h）、Siemens 制御、耐圧ステンレスハウジングに収容。

4.2.5 デュアル精製カラム
各カラムには以下が含まれます：

• 5 kg BASF Cu ベース触媒 (脱酸素、65 L O₂ を除去)

• 5 kg UOP 分子ふるい (2.2 kg H₂O を除去)

4.2.6 精製バルブブロック
ドイツ製 Burkert 全自動モジュール式電気バルブシステム。

4.2.7 ろ過
HEPA グレード 0.3 μm 高効率フィルター。

4.3 再生システム

N₂/H₂ または Ar/H₂ (5–10% H₂) 混合物を使用して完全再生を行い、吸着容量を回復。4.4 ディスプレイとモニタリング

Siemens PLC タッチスクリーン

多言語インターフェース、直感的なメニュー、データエクスポートサポート付き。 電気化学センサーは、溶剤環境におけるジルコニアセンサーの不安定性の問題を回避します。

英国製

Edwards RV12 ポンプ、12 m³/h のポンプ速度。 タッチスクリーンを介して個別に切り替え可能で、プログラム可能なシャットダウンにより、エネルギー消費を削減。
6. 溶剤ろ過ユニット

外部溶剤吸着モジュールは、精製カラムの汚染を防ぎます。

6 kg の活性炭 を含み、揮発性有機物を除去。7. 水分分析計

英国製

Michell 分析計, 範囲 0–1000 ppm. 高速応答、耐腐食性、広い検出範囲。
8. 酸素分析計

米国製

AVCRAY 電気化学分析計, 範囲 0–1000 ppm. 電気化学センサーは、溶剤環境におけるジルコニアセンサーの不安定性の問題を回避します。
9,標準モデルの Purification Glove Box の仕様

項目仕様
