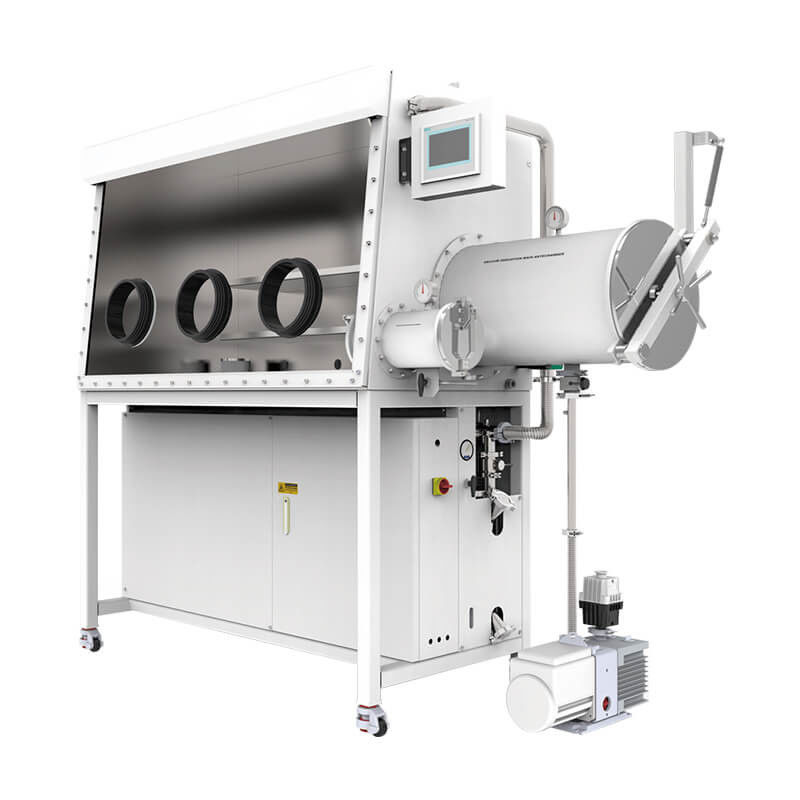

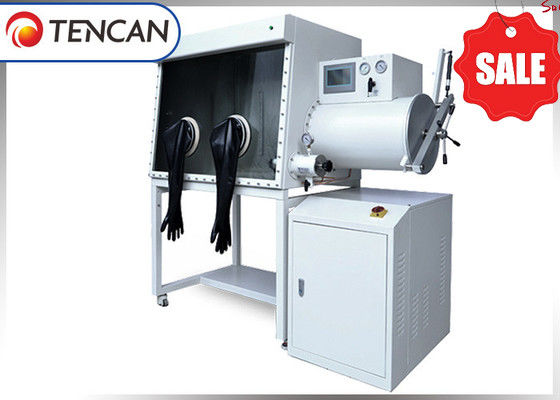

中国TENCAN GBP750S-4(2400) 不活性ガス精製グローブボックス 研究所用統合設計

長沙TENCANグローブボックス – 水分と酸素を含まない制御環境

この長沙TENCANグローブボックス は、デリケートな材料や研究用途向けに、完全に制御された、水分と酸素を含まない環境を提供します。そのモジュール設計は、以下を含む複数のシステムを統合しています。

• グローブボックス本体とトランジションチャンバー

• 循環精製および再生システム

• 制御システムと表示インターフェース

• 真空システム

また、特殊な機器、例えばレーザー機器、真空蒸着装置、真空オーブン、低温冷蔵庫、溶剤ろ過および精製システム、ガス精製ユニット、煙/粉塵ろ過システムなどと統合することも可能です。

主な特徴

• エレガントで堅牢なデザイン: 独特のスタイルを持つ美しい外観。

• 安定した信頼性の高い動作: 自動制御による長時間の連続運転。

• ユーザーフレンドリー: 簡単な操作とメンテナンス。

• 高い信頼性: 精密さと信頼性のために設計され、ユーザーから広く認められています。

• カスタマイズ可能な統合: 特殊な用途向けに、さまざまな実験室および生産設備と互換性があります。

会社の強み

• 革新的な研究開発: 研究、設計、製品開発における長年の経験。

• 品質保証: 優れた性能のために、すべてのユニットは厳格な検査とテストを受けています。

• 顧客中心のアプローチ: 標準化、誠実さ、サービス、革新に重点を置いています。

• 継続的な改善: 顧客の信頼を企業のモチベーションに変え、革新的な体験を創出します。

精製グローブボックスは、チャンバーに高純度の不活性ガスを充填し、O2、H2O、有機ガスなどの物質を循環させてろ過する一種の実験装置です。真空グローブボックス、不活性ガス

保護ボックスなどとも呼ばれます。主な機能は、O2、H2O、有機ガスを除去することです。リチウムイオン電池や材料、半導体、スーパーキャパシタ、特殊ランプ、レーザー溶接、ろう付け、材料合成、OLED、MOCVDなど、O2、H2O、粉塵のない超クリーンな環境で広く使用されていますが、嫌気性細菌培養、細胞低酸素培養などの生物学的用途にも使用されています。

動作原理

グローブボックス内の作動ガスは、チャンバーと精製カラム（H2Oと

O2吸着剤）の間を、PLCの制御と監視下でパイプ、循環ブロワーなどを介して閉回路で循環します。作動ガスが精製カラムを通過すると、その水分と酸素が吸着され、チャンバーに戻されます。サイクル時間が経過すると、チャンバー内の作動ガスのH2OとO2の含有量は徐々に減少し、最終的には1 ppm未満の指標に達します。精製カラムは一定期間のサイクル後に飽和し、再生して再利用できます。

主な用途

物理化学研究、照明および特殊ランプの開発と製造、リチウムイオン電池の研究と製造、アルカリ金属研究、触媒研究、レーザーおよびプラズマ溶接、医療およびバイオエンジニアリング、医薬品の製造および包装プロセス、半導体産業、キレート化学研究、セラミック粉末研究、金属粉末研究、工業用高温真空ボックス処理技術。

主な特徴

指標:

水分、酸素< 0.1PPMリーク率:

≤0.001vol % hソレノイドバルブはモジュール設計を採用しており、グローブボックスの密閉性を効果的に確保し、交換が容易です。

トランジションキャビン扉のユニークな設計、軽量、開閉が容易、操作が簡単。

グローブボックスの外観は、さまざまなユーザーのニーズに対応できる複数のデザインがあります。

タッチスクリーン:

さまざまな機能に簡単にアクセスできます。循環:

閉ループガス循環、オイルフリー、真空フリー。再生:

自動制御。空気圧制御:

自動制御、作動空気圧は+/-15mbarの範囲内で設定できます。ボックスクリーニング:

自動制御、乾燥操作が容易、ガス節約、溶剤操作に対して比較的安全。フットスイッチ:

ボックス内の空気圧はフットスイッチで調整できます。データメモ

: 自動記録システムデータアラーム機能:

再生、循環圧力、無効操作プロンプトアラームの機能があります。複数のシーリング特許を取得しています。

実験室標準グローブボックス

1,

実験室標準グローブボックスの構成1.1 グローブボックスチャンバー

 材質

チャンバー

再生

ミニチャンバー

2.1 ボックススペースサイズ：240 0 0mm（長さ）x 900mm（高さ）x 750mm（底幅）。

2.2 グローブ開口部：直径220mm、有機雰囲気腐食に強い硬質アルミニウム合金材料製。

2.3 手袋：アメリカブランド、モデル8B1532、手袋直径8インチ、厚さ0.4mm、ブチルゴム素材、耐食性、耐老化性、およびある程度の耐熱性。

2.4 正面可視窓：傾斜した操作面と取り外し可能な8mm安全強化ガラスフロントウィンドウを備えており、耐摩耗性、耐食性があり、光線透過率が良好です。シーリングリングは3/8インチ厚のOMEGAシーリングリングを採用しています。

2.5 ボックス圧力範囲：使用中に一定の正圧と負圧（-12mbar -12mbar）を維持できます。一定の圧力を超えると、システムは自動的に保護します。

2.6  照明：反射防止省エネ照明を装備しており、光は柔らかいです。

2.7 ボックス内の内部電源：ボックス内に1セットの接着剤充填電源配線ボードがプリインストールされています（電源：電圧220V-50Hz 1相、電源10A）。

2.8 バックアップインターフェース：ボックスには、液体、ガス、信号などに簡単にアクセスできるように、複数の標準KF-40インターフェースが装備されています。

2.9 棚：ボックス内には3層の棚があります。

2.10 ボックスブラケット：キャスターを含み、高さ950mmです。キャスターには、レベリング、移動、固定などの機能があります。

2.11 低リーク率：特許取得済みのシーリング技術を採用し、ボックスのリーク率は0.001 Vol%/h未満です。

3、トランジションキャビン

3.1 形状：円筒形（304ステンレス鋼）、大型コンパートメントとグローブボックスの間にフランジ接続があります。

3.2 大型トランジションチャンバー：直径360mm、長さ600mmで、吸引および補充プロセスに自動バルブ制御を採用しています。吸引および補充サイクルの回数を設定して、吸引および補充操作を自動的に実行し、操作待ち時間を節約できます。

3.3 小型トランジションキャビン：直径150mm x 300mmで、小型トランジションキャビンは手動バルブで空気の抽出と補充を制御します。

3.4 トランジションコンパートメントトレイ：大型トランジションコンパートメントには、自由に移動できる拡張研磨トレイが装備されています。小型トランジション倉庫には可動スライドディスクが装備されています。

3.5 真空度：≤ -0.1MPa（すべて真空ストリップ表示付き）。圧力計はドイツのWikaから選択されています。

4、循環精製制御システム

4.1 制御システム

4.1.1 方法：自己診断、電源オフおよび自己起動特性を含み、圧力制御および適応機能を備えています。自動制御、サイクル制御、パスワード保護、真空チャンバー制御がLCDに表示されます。制御ユニットは、ドイツのシーメンスPLCタッチスクリーンを採用しており、操作メニューは中国語/英語で選択できます。

4.1.2 ボックス圧力制御：ボックス圧力は、タッチスクリーンを介して一定の圧力範囲内で制御でき、システムはこの範囲内でボックス圧力を自動的にバランスさせます。

4.1.3 フットペダル：いつでもグローブボックスボックスの圧力をより正確に制御し、ボックス圧力への空気のポンピングと補充の操作を実現し、ユーザーにとってより快適な実験を容易にします。

4.2 循環精製システム

4.2.1 制御：水分と酸素を

<1ppmで0.01ppmの精度で制御します。4.2.2 調整装置：PLCタッチ調整（排気、精製、再生、加熱）のプロセス全体で、手動監視は必要ありません。

4.2.3 作動ガス：N2またはAr（ガス循環）、純度要件は99.999％です。

4.2.4 循環ファン：高速可変周波数ファン、0〜100m3/hの調整可能な流量、ドイツのシーメンスマイクロプロセッサによって制御され、高圧試験を受け、漏れのないステンレス鋼デバイス内に設置されています。

4.2.5 ダブル精製カラム：各カラムには、65リットルの酸素を除去できる5キログラムのドイツBASF高効率銅触媒脱酸素材料、2.2キログラムの水を除去できる5キログラムの高効率分子ふるい脱水材料（米国UOP製）が含まれています。

4.2.6 精製バルブブロック：Burkert、ドイツ、全自動電気操作バルブ、モジュール設計、より簡潔で、便利なメンテナンス。

4.2.7 フィルター：HEPA規格に準拠した0.3ミクロンの開口部フィルターを備えた高効率フィルター。

4.3 再生システム

4.3.1 再生システム：システムの再利用のために精製し、活性化し、吸着容量を回復するために使用されます。再生には、N2/H2またはAr/H2 2の混合ガス1本が必要です。H2は5〜10％を占めます。

4.4 表示システム

4.4.1 表示システム：制御ユニットは、ドイツのシーメンスPLCタッチスクリーンを採用しており、操作インターフェースメニューは中国語と英語を切り替えることができます。表示インターフェースは機能が豊富で、操作が簡単で、理解しやすく、データエクスポート機能をサポートしています。

5、真空ポンプ

5.1 真空ポンプは、英国のEdwards RV12真空ポンプを採用しており、流量は12m ³/ hです。いつでも個別に制御できます。真空ポンプの自動シャットダウン時間は、タッチスクリーンで設定でき、より合理的で、不要な電力消費を削減します。

6、溶剤ろ過システム

有機溶剤が精製カラムに影響を与えたり、実験の相互汚染を防ぐために、有機溶剤吸着カラムは、一連のシステムを使用してグローブボックスの外部に統合されており、揮発性溶剤を効果的に除去できます。媒体は主に高品質で効率的な活性炭で、充填量は6 KGです。

7、水分計

7.1 （1ユニット、英国Michel）範囲：0〜1000ppm、セラミックアルミナ感応部品を使用。この分析計は、安定性、耐食性、広い測定範囲、および高速応答速度を備えています。

8、酸素分析計

8.1 （1ユニット、米国AVCRAY電気化学分析計）範囲0〜1000ppmで、電気化学燃料電池センサーの使用が必要で、正確なゼロ点があり、ドリフトが発生しにくいです。ジルコニアセンサーが有機溶剤、電解質、その他の環境で損傷しやすく、不正確な検出が発生する状況を回避します。

9、仕様

精製グローブボックスの標準モデル項目
